用 JavaScript 画一颗【随机树】

#用 JavaScript 画一棵树？

产品说要让前端用 JavaScript 画一棵树出来，但是这难道不能直接让 UI 给一张图片吗？

后来一问才知道，产品要的是一颗 随机树，也就是树的茂盛程度、长度、枝干粗细都是随机的，那这确实没办法叫 UI 给图，毕竟 UI 不可能给我 10000 张树的图片吧？

所以第一时间想到的就是 Canvas，用它来画这棵随机树（文末有完整代码）

#Canvas 画一颗随机树

接下来使用 Canvas 去画这棵随机树

#基础页面

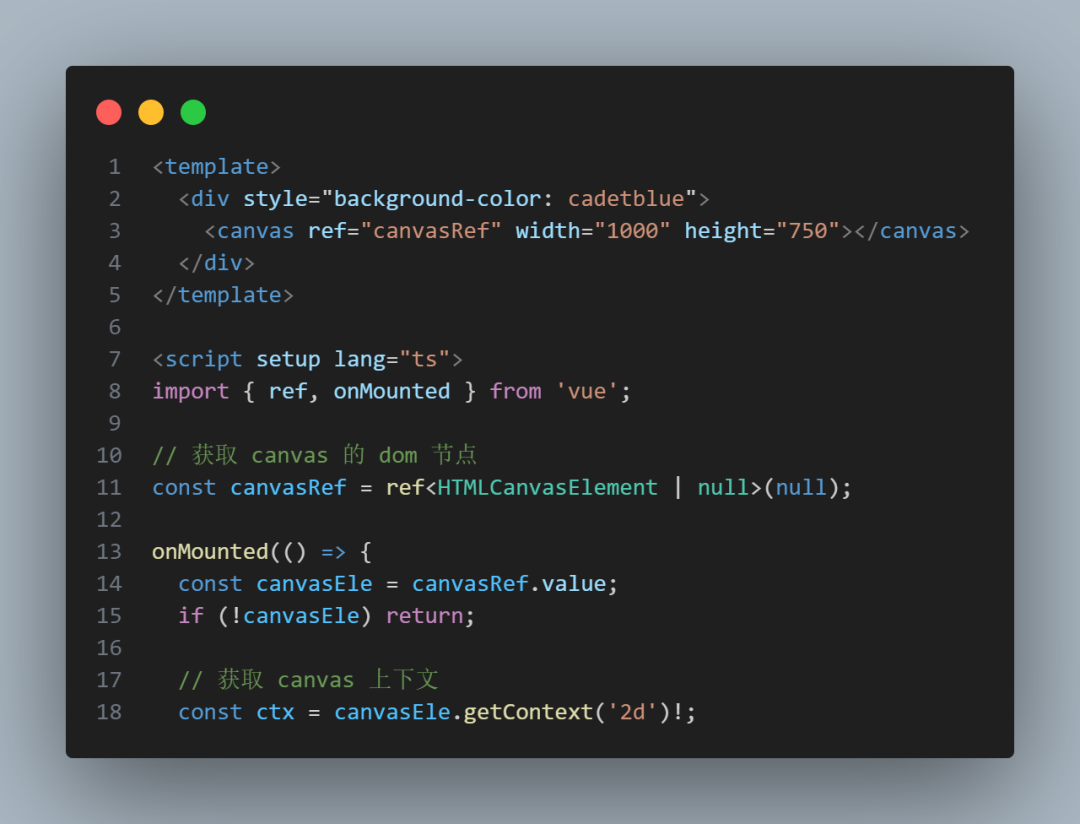

我们需要在页面上写一个 canvas 标签，并设置好宽高，同时需要获取它的 Dom 节点、绘制上下文，以便后续的绘制

#坐标调整

默认的 Canvas 坐标系是这样的

但是我们现在需要从中间去向上去画一棵树，所以坐标得调整成这样：

• X 轴从最上面移动到最下面

• Y 轴的方向由往下调整成往上，并且从最左边移动到画布中间

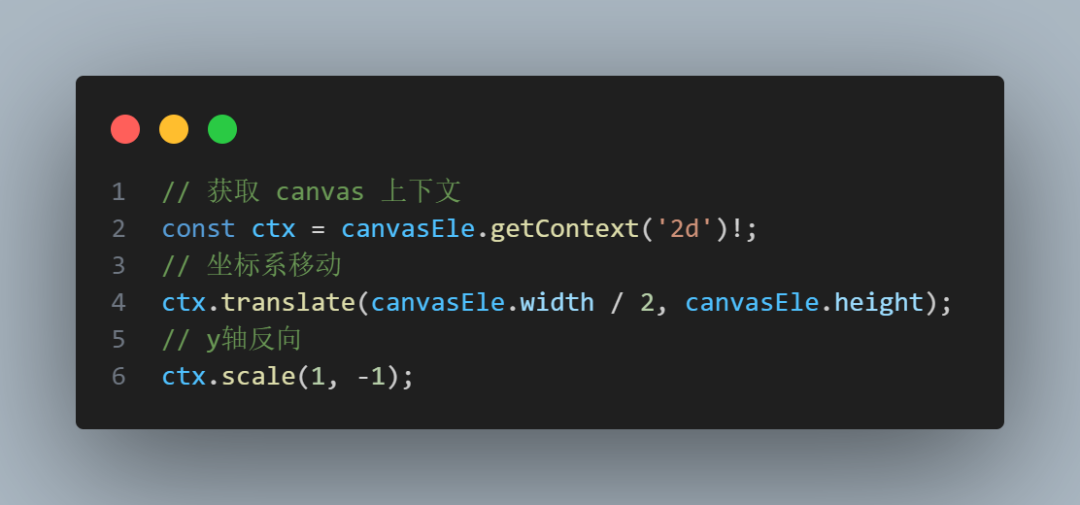

这些操作可以使用 Canvas 的方法

• ctx.translate：  坐标系移动

• ctx.scale：  坐标系缩放

#绘制一棵树的要素

绘制一棵树的要素是什么呢？其实就是树枝和果实，但是其实树枝才是第一要素，那么树枝又有哪些要素呢？无非就这几个点

• 起始点

• 树枝长度、树枝粗细

• 生长角度

• 终点

#开始绘制

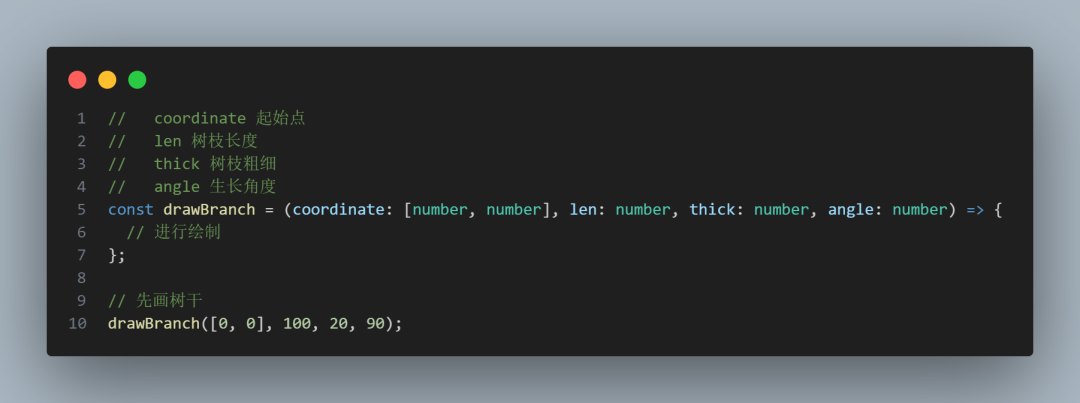

所以我们可以写一个 drawBranch 来进行绘制，并且初始调用肯定是绘制树干，树干的参数如下：

• 起始点：(0, 0)

• 树枝长度、树枝粗细：这些可以自己自定义

• 生长角度：90度

• 终点：需要算

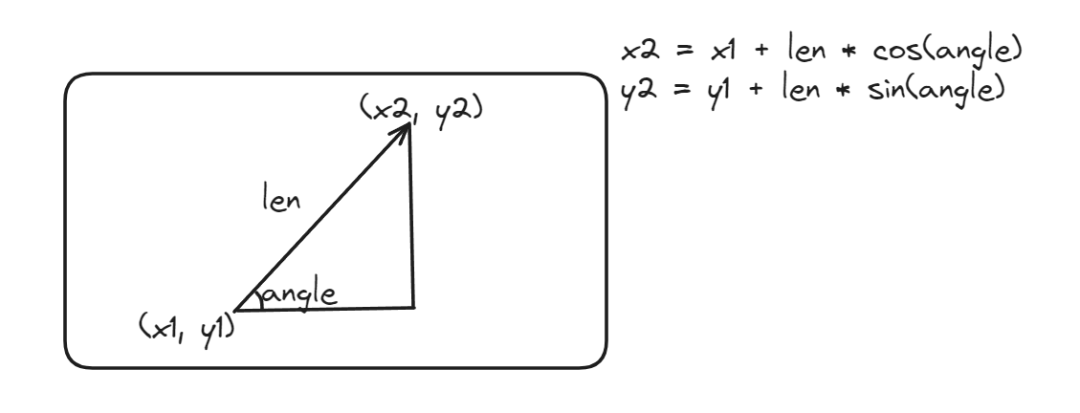

这个终点应该怎么算呢？其实很简单，根据树枝长度、生长角度就可以算出来了，这是初高中的知识

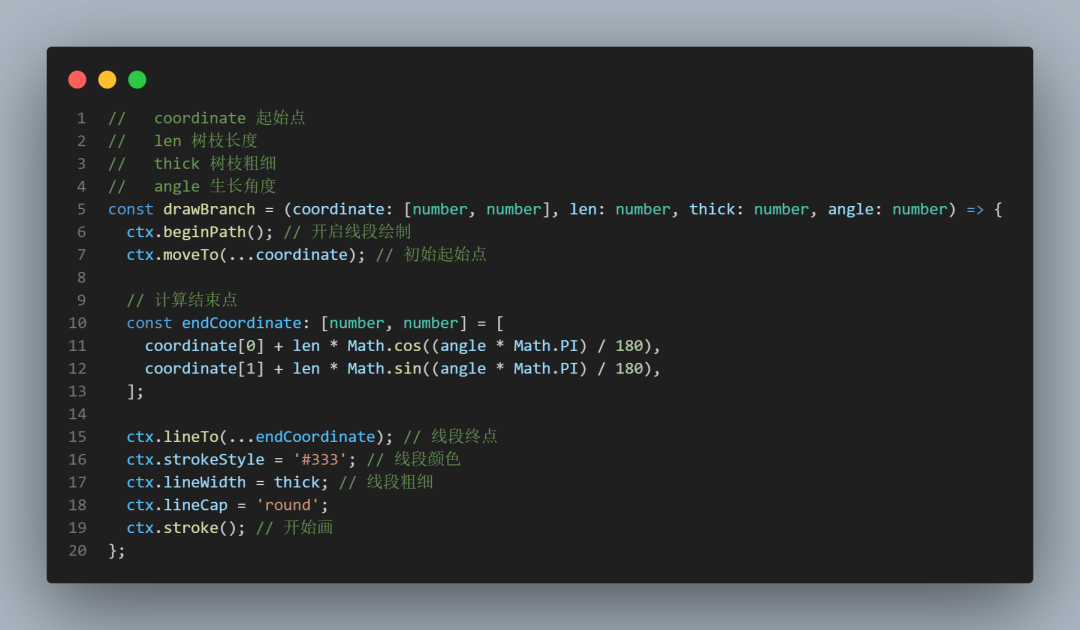

于是我们可以使用 Canvas 的绘制方法，去绘制线段，其实树枝就是一个一个的线段

到现在我绘制出了一个树干 出来

但是我们是想让这棵树开枝散叶，所以需要继续递归继续去绘制更多的树枝出来~

#递归绘制

其实往哪开枝散叶呢？无非就是往左或者往右

所以需要递归画左边和右边的树枝，并且子树枝肯定要比父树枝更短、比父树枝更细，比如我们可以定义一个比例

• 子树枝是父树枝长度的 0.8

• 子树枝是父树枝粗细的 0.75

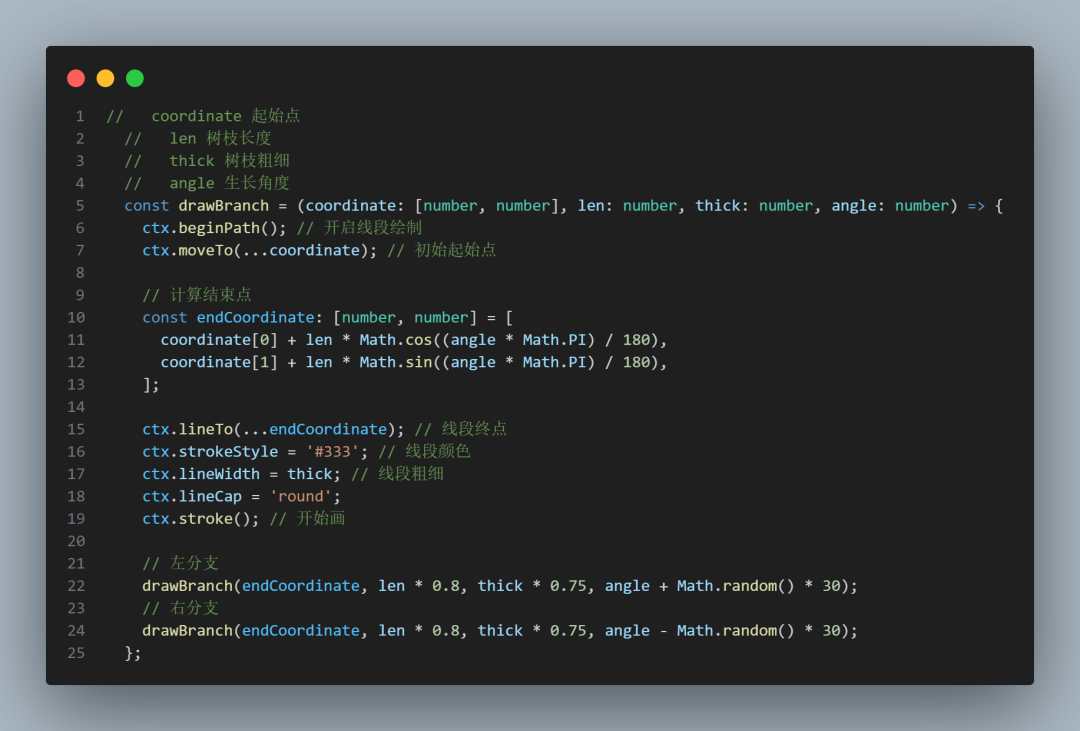

而子树枝的生长角度，其实可以随机，我们可以在 0° - 30° 之间随机选一个角度，于是增加了递归调用的代码

但是这个时候会发现，报错了，爆栈了，因为我们只递归开始，但却没有在某个时刻递归停止

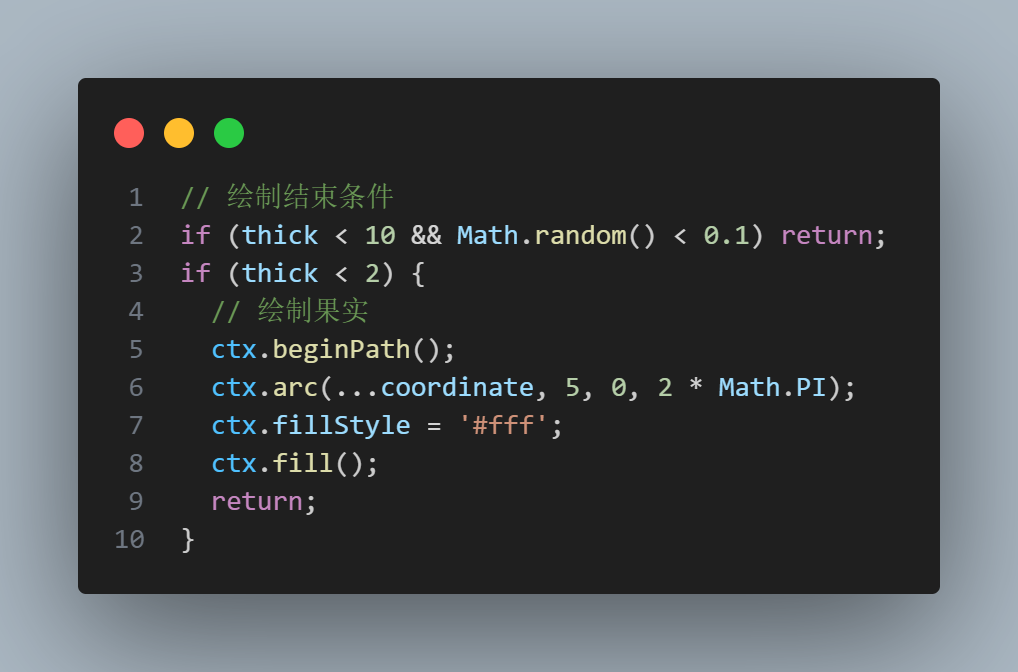

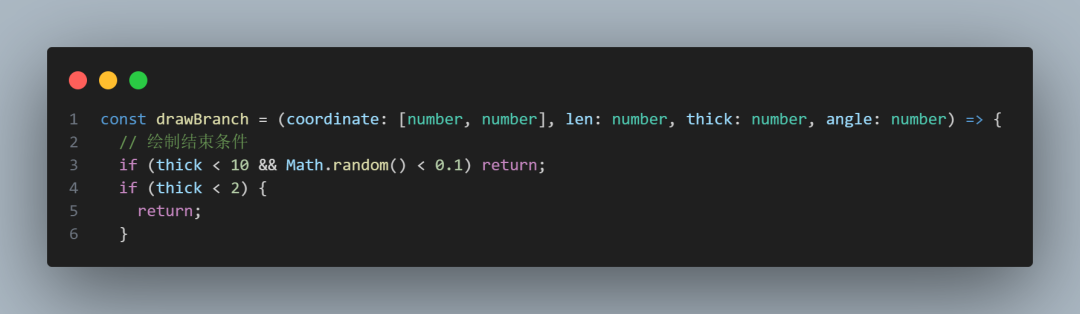

我们可以自己定义一个停止规则（规则可以自己定义，这会决定你这棵树的茂盛程度）：

• 粗细小于 2 时马上停止

• （粗细小于 10 时 + 随机数）决定是否停止

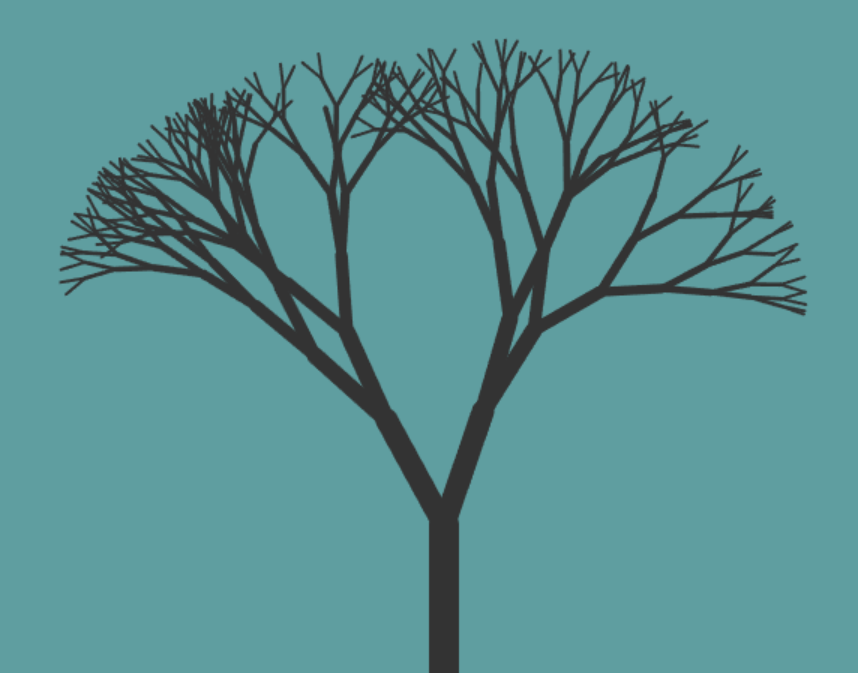

现在可以看到我们已经大致绘制出一棵树了

不过还少了树的果实

#绘制果实

绘制果实很简单，只需要在绘制树枝结束的时候，去把果实绘制出来就行，其实果实就是一个个的白色实心圆

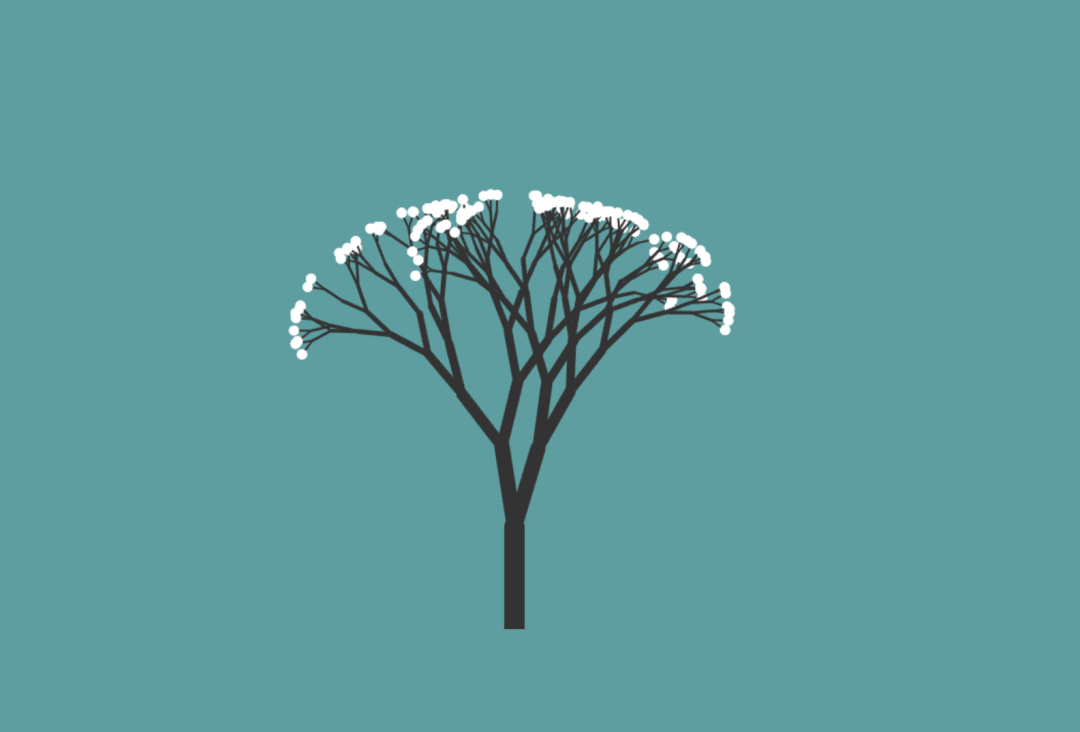

至此这棵树完整绘制完毕

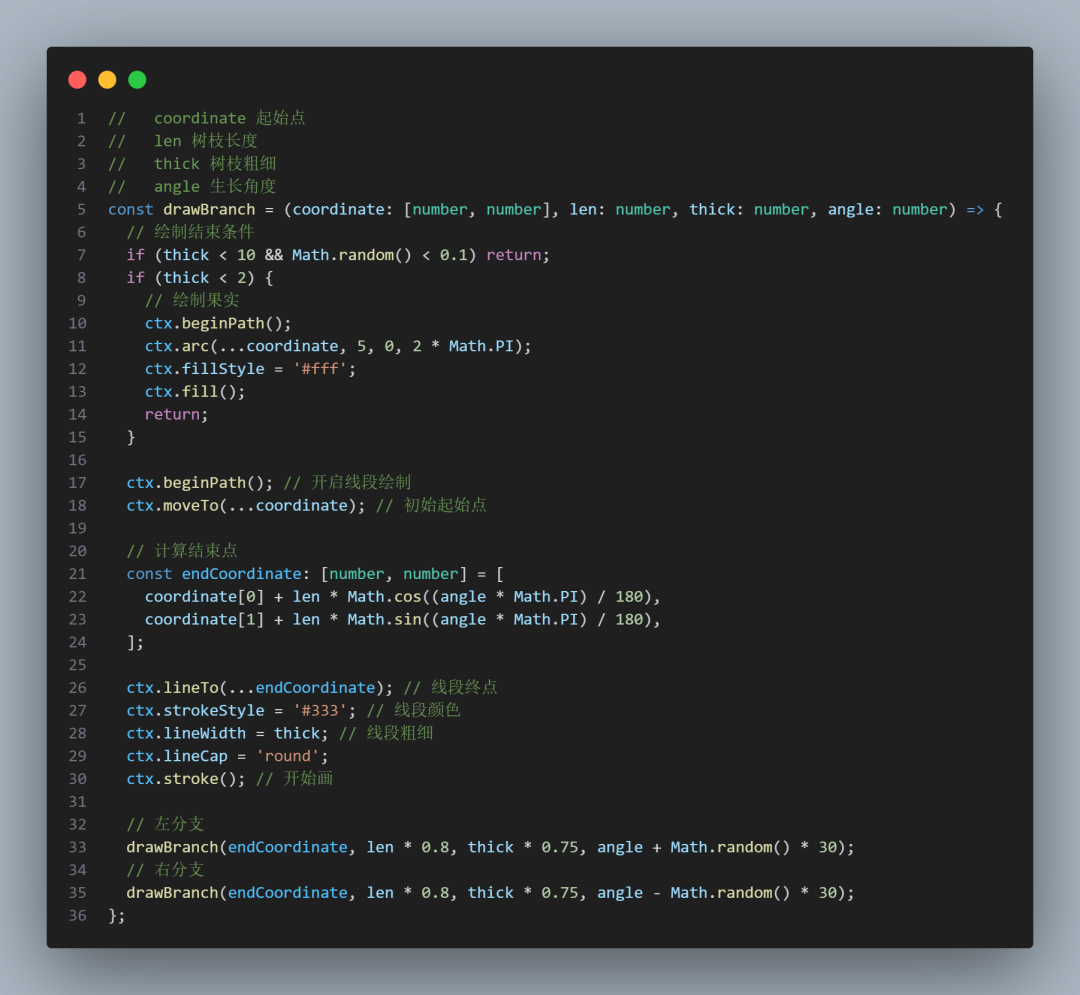

绘制部分的代码如下

#完整代码

复制完整代码
<template>
  <div style="background-color: cadetblue">
    <canvas ref="canvasRef" width="1000" height="750"></canvas>
  </div>
</template>

<script setup lang="ts">
import { ref, onMounted } from 'vue';

// 获取 canvas 的 dom 节点
const canvasRef = ref<HTMLCanvasElement | null>(null);

onMounted(() => {
  const canvasEle = canvasRef.value;
  if (!canvasEle) return;

  // 获取 canvas 上下文
  const ctx = canvasEle.getContext('2d')!;
  // 坐标系移动
  ctx.translate(canvasEle.width / 2, canvasEle.height);
  // y轴反向
  ctx.scale(1, -1);

  //   coordinate 起始点
  //   len 树枝长度
  //   thick 树枝粗细
  //   angle 生长角度
  const drawBranch = (coordinate: [number, number], len: number, thick: number, angle: number) => {
    // 绘制结束条件
    if (thick < 10 && Math.random() < 0.1) return;
    if (thick < 2) {
      // 绘制果实
      ctx.beginPath();
      ctx.arc(...coordinate, 5, 0, 2 * Math.PI);
      ctx.fillStyle = '#fff';
      ctx.fill();
      return;
    }

    ctx.beginPath(); // 开启线段绘制
    ctx.moveTo(...coordinate); // 初始起始点

    // 计算结束点
    const endCoordinate: [number, number] = [
      coordinate[0] + len * Math.cos((angle * Math.PI) / 180),
      coordinate[1] + len * Math.sin((angle * Math.PI) / 180),
    ];

    ctx.lineTo(...endCoordinate); // 线段终点
    ctx.strokeStyle = '#333'; // 线段颜色
    ctx.lineWidth = thick; // 线段粗细
    ctx.lineCap = 'round';
    ctx.stroke(); // 开始画

    // 左分支
    drawBranch(endCoordinate, len * 0.8, thick * 0.75, angle + Math.random() * 30);
    // 右分支
    drawBranch(endCoordinate, len * 0.8, thick * 0.75, angle - Math.random() * 30);
  };

  // 先画树干
  drawBranch([0, 0], 100, 20, 90);

  //   // 坐标、长度、粗细、角度
  //   const drawBranch = (coordinate: [number, number], len: number, thick: number, angle: number) => {
  //     if (thick < 10 && Math.random() < 0.1) return;
  //     if (thick < 2) {
  //       ctx.beginPath();
  //       ctx.arc(...coordinate, 5, 0, 2 * Math.PI);
  //       ctx.fillStyle = '#fff';
  //       ctx.fill();
  //       return;
  //     }

  //     ctx.beginPath(); // 开启线段绘制
  //     ctx.moveTo(...coordinate); // 初始起始点

  //     const endCoordinate: [number, number] = [
  //       coordinate[0] + len * Math.cos((angle * Math.PI) / 180),
  //       coordinate[1] + len * Math.sin((angle * Math.PI) / 180),
  //     ];

  //     ctx.lineTo(...endCoordinate); // 线段终点
  //     ctx.strokeStyle = '#333'; // 线段颜色
  //     ctx.lineWidth = thick; // 线段粗细
  //     ctx.lineCap = 'round';
  //     ctx.stroke(); // 开始画

  //     // 左分支
  //     drawBranch(endCoordinate, len * 0.8, thick * 0.75, angle + Math.random() * 30);
  //     // 右分支
  //     drawBranch(endCoordinate, len * 0.8, thick * 0.75, angle - Math.random() * 30);
  //   };
});
</script>
