优雅实现任意形状的水球图

#前言

翌日

我吃着早餐，划着水。

不一会，领导走了过来。

领导：小伙子，你去XX项目实现一个设备能源图，要求能根据剩余能量显示水波高低。

我： 啊？我？这个项目我没看过代码。

领导：任务有点急，你自己安排时间吧，好好搞，给你争取机会。

我：好吧。（谁叫咱只是一个卑微的打工人，只能干咯😎👌😭。）

#分析

看到图，类似要实现这样一个立方体形状的东西，然后需要根据剩余电量显示波浪高低。

我心想，这不简单吗，这不就是一个水球图，恰好之前看过echarts中有一个水球图的插件echarts-liquidfill。

想到这，我立马三下五除二，从echarts官网上下载了这个插件，心想下载好了就算搞定了。

#波折

哪知，这个需求没有想象中的那么简单，UI设计的图其实是一个伪3D立方体，通过俯视实现立体效果。并且A面和B面都要有波浪。

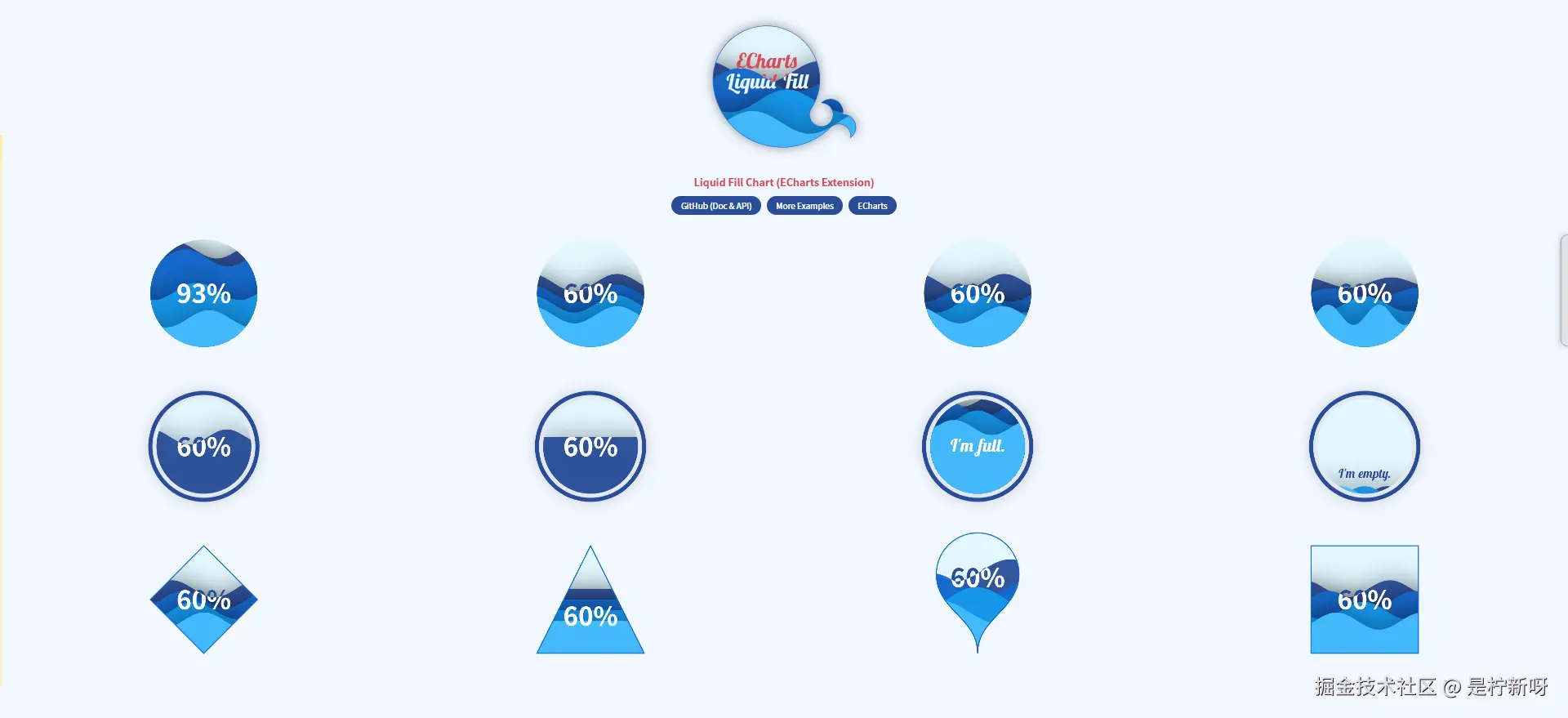

这就让我犯了难，因为官方提供的demo没有这样的形状，最相近也就是最后一个图案。

那把两个最后一个图案拼接起来，组成A、B面，不就可以达到我们的效果了吗，然后最后顶上再放一个四边形C面，不就可以完美解决了。

想法是好的，但是具体思考实践方案起来就感觉麻烦了。根据我平时的解决问题的经验：如果方案实践起来，发现很麻烦就说明方法错了，需要换个方向思考。

于是我开始翻阅官方文档，找到了关于形状的定义shape属性。

#救世主shape

它支持三种方式定义形状

1. 最基础的是，直接编写属性内置的值，支持一些内置的常见形状如：

   'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow'

2. 其次，它还支持根据容器形状填充container，具体来说就是可以填充满你的渲染容器。比如一个300X300的div，设置完shape:'container'后，他的渲染区域就会覆盖这个div大小。此时，你可以调整div的形状实现想要的图案，比如

   我们用两个div演示，我们将第二个div样式设置为border-radius: 100%;第一个图形就为方形，第二个就成为了经典圆形水球图。我们可以根据需要自行让div变成我们想要的形状。



3. 最后，也就是我们这次要说的重点，他支持SVGpath://路径。

我们可以看到第二种方式实现复杂的图形有局促性，第三种方式告诉我们他支持svg的path路径时，这就给了我们非常多的可能性，我们可以通过路径绘制任意想要的图形。

看到这个属性后，岂不是只需要将UI切的svg文件中的path传入进去就可以实现这个效果了？随后开始了分析。

我们的图形可以由三个四边形构成，每个四边形四个顶点，合计12个顶点。

从svg文件我们可以得到如下内容

复制    <svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" width="362.74609375"
        height="513.7080078125" viewBox="0 0 362.74609375 513.7080078125" fill="none">
        <path d="M128.239 177.367L128.239 512.015L361.056 397.17L361.056 76.6519L128.239 177.367Z" stroke="rgba(0, 0, 0, 1)"
            stroke-width="3.3802816901408472" stroke-linejoin="round" fill="#FFFFFF">
        </path>
        <path d="M1.69043 107.409L128.231 177.364L361.048 76.6482L229.656 1.69043L1.69043 107.409Z"
            stroke="rgba(0, 0, 0, 1)" stroke-width="3.3802816901408472" stroke-linejoin="round" fill="#FFFFFF">
        </path>
        <path d="M1.69043 107.413L1.69043 442.06L128.231 512.015L128.231 177.368L1.69043 107.413Z" stroke="rgba(0, 0, 0, 1)"
            stroke-width="3.3802816901408472" stroke-linejoin="round" fill="#FFFFFF">
        </path>
    </svg>

我们可以发现，它是由三个path路径构成，而我们的水球图只支持一个path：//开头的path路径字符串。解决这个问题也很简单，我们只需要将三个路径给他合并在一起就可以了，我们就可以实现这种伪3D效果了。

如此，我们便得到了路径。

复制path://M128.239 177.367L128.239 512.015L361.056 397.17L361.056 76.6519L128.239 177.367Z M1.69043 107.409L128.231 177.364L361.048 76.6482L229.656 1.69043L1.69043 107.409Z M1.69043 107.413L1.69043 442.06L128.231 512.015L128.231 177.368L1.69043 107.413Z

效果如图：

哇瑟，真不赖，感觉已经实现百分之七八十了，内心已经在幻想，领导看到实现后大悦，说不愧是你呀，然后给我升职加薪，推举升任CTO，赢取白富美，翘着腿坐在库里南里的场景了。

等等！我的线条呢？整个水球图（也不能叫球了，水立方？）只有外轮廓，看不到线条棱角了，其实我觉得现在这种情况还蛮好看的，但是为了忠于UI设计的还原，还是得另寻办法，可不能让人家说菜，这么简单都实现不了。

好在，解决这个问题也很简单，官方提供了边框的配置项。（真是及时雨啊）

复制 backgroundStyle: {
    borderColor: "#000",
    borderWidth: 2,
    color: "#fff",
 },

配置完边框线的粗细后，啊哈！这不就是我们想要的效果吗？

最后还差一点，再将百分比显示出来，如下图，完美！

#拓展

然后我们类比别的图案也是类似，也是只需要将多个path组合在一起就可以了。

#悟空

#某支

#钢铁侠

是不是看起来非常的炫酷，实现方式也是一样，我们只需要将这些图案的path路径传入这个shape属性就行了，然后调整适当的颜色。

注意点：

• 如果图形中包含填充的区域，可以让UI小姐姐，把填充改成线条模拟，用多个线条组成一个面模拟，类似微积分。
• 图形的样式取决于path路径，水球图只支持路径，因此路径上的颜色不能单独设置了，只能通过配置项配置一个整体的颜色。
• 关于svg矢量图标来源，可以上素材网站寻找，如我比较喜欢用的字节图标库、阿里图标库等等

#思考

上面实现的水球图有一点让我十分在意，就是图案的是怎么做到根据波浪是否遮挡文字，改变文字的颜色，它做到了即使水球图的波浪漫过了文字，文字会呈现白色，不会因为水漫过后，文字颜色与水球图颜色一致，导致文字不可见。

这个特性也太酷了吧，对于用户体验来说大大增强。

由于强烈的好奇心，我开始研究源码这个是怎么实现的。

看了源码后，恍然大悟，原来是这样的

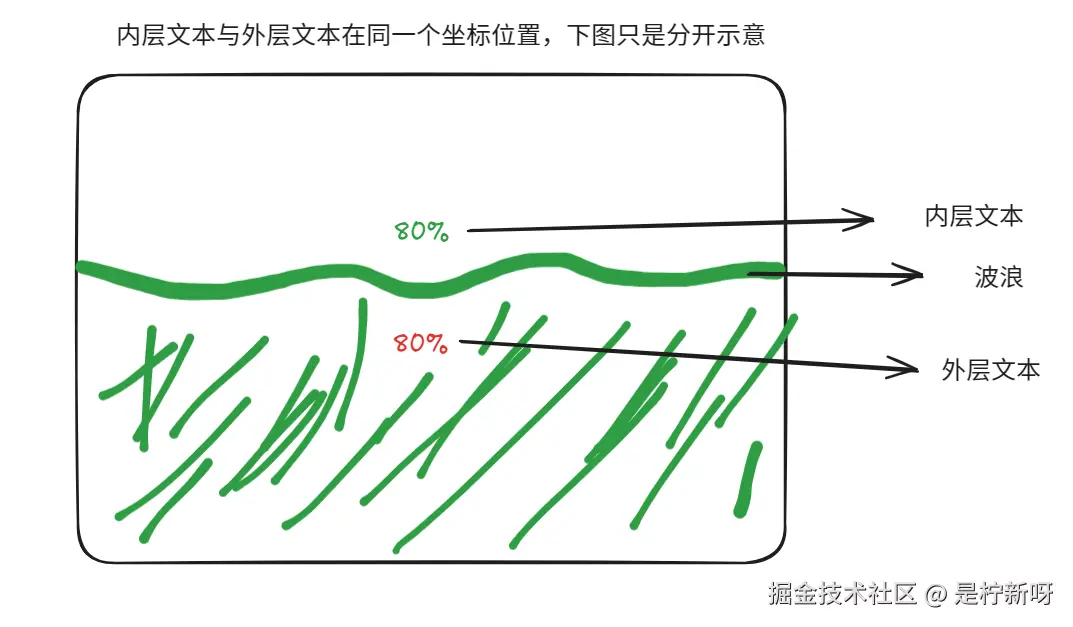

1. 绘制背景
2. 绘制内层的文本
3. 绘制波浪
4. 设置裁剪区域，将波浪覆盖的内层文本部分裁剪掉，留下没有被裁减的地方。（上半部分绿字）
5. 绘制外层文本，由于设置了裁剪区域，之后的绘图被限制在裁剪区域。（裁剪区域的下半红字部分）

这样，我们就完成了这个神奇的效果。

下面我提供了一个demo，大家可以通过注释draw中的函数，就能很快明白是怎么一回事了。

值得注意的是

• 内层文本与外层文本的位置需要在同一个位置。
• 裁剪区域位置、大小和波浪的位置、大小重合。

#总结

完成这个需求后，领导果然非常高兴给我升了职、加了薪，就在我得意洋洋幻想当上CTO的时候，中午闹钟响了，原来只是中午做了个梦，想到下午还有任务，就继续搬砖去了🤣。
