使用 WebCodec 在浏览器解码视频、抓帧截图、转GIF

在浏览器内将视频转GIF，无需上传，速度飞快

✨ 已上线 lyonbot.github.io/video-to-gi…

#使用 ffmpeg 生成高质量GIF，全是技巧和折磨

上周五写一个材料的时候，需要插入几个 GIF 演示动图。一开始我熟练的打开终端，使用了我这段祖传 ffmpeg 生成高质量 GIF 的命令：

复制ffmpeg -i scr1.mov -vf "fps=10,scale=320:-1:flags=lanczos,split[s0][s1];[s0]palettegen=max_colors=255[p];[s1][p]paletteuse" -loop 0 output.gif

但是转换过程不太顺利，因为输出的 GIF 文件太大了，我不得不去精细地调整参数，把各种骚操作都尝试一遍，包括但不限于：

• 剪辑视频：在 -i 前插入想要的时间范围 -ss 00:00:00 -to 00:00:05
• 调整分辨率：scale=320:-1 表示宽度 320，高度自动
• 加速视频：setpts=PTS/2 两倍速
• 调整颜色数量：酌情降低 max_colors=255
• 去掉 GIF Dither：屏幕录像一般不需要颜色抖动，可以在 paletteuse 后面加参数 dither=none
• 分两步骤生成：先对原视频剪辑、加速、缩放，生成临时的视频文件后，再走 GIF 转换逻辑。这样 ffmpeg 会快很多。
• and more

技巧很多，但是操作起来要来回在终端、文件管理器之间切换。虽然看起来很 Geek，但是真的浪费时间。

#做成在线工具

其实很早之前就想把 ffmpeg 的指令生成过程，做成在线工具，并且可以在浏览器运行。一方面，可视化配置参数很舒服；一方面省了安装 ffmpeg 和复制路径的麻烦事。

但是对生成 GIF 这件事而言，知道那么多魔法咒语，好像没啥用，还显得非常 nerd。

所以上周五，我决定单独把 视频转GIF 这件事情，直接做到网页中，并且将那些精细的调整功能、观察文件大小的功能，都。

于是就有了这个 🔨 video-to-gif 的小工具

但是方案落地也走了挺多弯路。

GIF 的生成包括解码原视频、生成色板、编码为GIF三部分。

一开始是直接让 ffmpeg.wasm 一步到位解码视频+编码 GIF ，奈何 wasm 解码速度太差。后来改成 video 抓画面，再到改成 WebCodec 超高速解码。然而解码也分很多步骤：解析 mp4 文件、配置解码器、抽取要解码的数据块、进行解码、根据坐标变换修正图片。

而 GIF 编码这部分，虽然 ffmpeg.wasm 已经很快，但是其加载出错的时候还得有 JS 兜底方案。一开始用的 gif.js ，因为其未暴露颜色数量控制能力，改成了 modern-gif

#使用 WebCodec 解码视频、抓帧

WebCodec 是一个很新的浏览器 API（Chrome >94，2021年9月的版本；Safari 16.4，2023年3月版本）。 它允许开发者直接解码视频帧，而不需要依赖任何外部库。并且还能得到系统级的加速，减少对浏览器内存的占用。

但是使用这个东西，并不是直接把 mp4 文件丢进去就可以了。完整的过程包括：解析 mp4 文件、配置解码器、抽取要解码的数据块、进行解码、根据坐标变换修正图片。

实现的过程我参考了这些项目：

• github.com/w3c/webcode…
• github.com/vjeux/mp4-h…

并且还有使用 mp4box.js 的 FileReader 工具 来分析文件。

#使用 mp4box.js 加载文件

视频文件 mp4/mov 只是一个“容器”，它存储了视频、音轨、文件描述等信息。我们首先需要的是将里面的“解码器参数”和“视频数据”抽取出来。

安装 mp4box.js 库： pnpm install mp4box

然后使用下面代码，可以解析文件

复制import MP4Box from 'mp4box'


async function decodeMp4File(file) {
  const mp4boxInputFile = MP4Box.createFile();


  const mp4InfoPromise = new Promise((resolve, reject) => {
    mp4boxInputFile.onReady = resolve
    mp4boxInputFile.onError = reject
  })


  const buffer = await file.arrayBuffer()
  buffer.fileStart = 0
  mp4boxInputFile.appendBuffer(buffer)


  const info = await mp4InfoPromise;
  const track = info.videoTracks[0];
  let description;
  {
    const DataStream = MP4Box.DataStream;
    const trak = mp4boxInputFile.getTrackById(track.id);
    for (const entry of trak.mdia.minf.stbl.stsd.entries) {
      if (entry.avcC || entry.hvcC) {
        const stream = new DataStream(undefined, 0, DataStream.BIG_ENDIAN);
        if (entry.avcC) entry.avcC.write(stream);
        else entry.hvcC.write(stream);

        description = new Uint8Array(stream.buffer, 8);
        break;
      }
    }

    if (!description) throw new Error('no video description')
  }
}

#初始化解码器

以上我们得到了这个 MP4 文件的编码参数，接下来就可以请出 VideoDecoder 解码器来获取画面了。

和视频回放不同，解码器会以最快的速度，将画面帧 VideoFrame 对象 一个个的取出来给你。你要做的就是在一个回调函数里处理它，并且得及时 .close() 释放画面帧的资源。

初始化解码器，需要这些信息：

• output 回调函数，告知如何处理解码得到的画面
• error 出错时候的回调函数
• 从 mp4 里解析得到的解码器信息（尤其那个 description 很重要）

复制const decoder = new VideoDecoder({
  output(inputFrame) {



    const timestamp = inputFrame.timestamp / 1e6
    const duration = inputFrame.duration / 1e6



    ctx.clearRect(0, 0, canvas.width, canvas.height)
    ctx.drawImage(inputFrame, 0, 0)
    const data = ctx.getImageData(0, 0, canvas.width, canvas.height)



    inputFrame.close();
  },
  error(error) {

  },
});


decoder.configure({
  codec: track.codec,
  codedWidth: track.track_width,
  codedHeight: track.track_height,
  description,
  hardwareAcceleration: 'prefer-hardware',
});

#抽取视频流，解码画面

视频画面数据，是由一大串的数据包构成的。具体的拆包方式、码流格式等标准很复杂，要去理解就太麻烦了。 幸运的是， mp4box.js 已经提供了实用的方法，帮你找出那些数据包，你要做的就是，将数据包转发给 decoder 去解码画面。

我们只需要配置一个回调函数，然后让 mp4box 开始监测视频轨道的数据，一旦解析到数据包就触发回调，去解码画面。

复制mp4boxInputFile.onSamples = (track_id, unused, samples) => {
  let i = 0


  for (; i < samples.length; i++) {
    const sample = samples[i]
    const timestamp = sample.cts / sample.timescale


    decoder.decode(new EncodedVideoChunk({
      type: sample.is_sync ? "key" : "delta",
      timestamp: timestamp * 1e6,
      duration: sample.duration * 1e6 / sample.timescale,
      data: sample.data,
    }))


    await decoder.flush();
    decoder.close();
  }
}


mp4boxInputFile.setExtractionOptions(track.id, null, { nbSamples: Infinity });
mp4boxInputFile.start();

onSamples 这个回调会在 mp4box.js 拆解完文件后调用。具体数据包的格式可以参考 他们的文档。 里面有一个 unused 参数，没啥用，等同于 setExtractionOptions 时候传入的第二个参数，也就是 null。

#跳过前后，只解码一个时间范围

有时候我们只需要某一些时间范围的画面，不需要解码整个文件。此时可以考虑跳过部分 sample。

值得一提的是，虽然 mp4box 文件对象提供了 seek(time, useRap=false) 的方法，但是在我们这个场景下没有用。 它返回的是你需要额外下载的文件数据，从哪里开始。如果你在做按需分块加载视频的功能，那么可能有点用（还记得一开始那个 buffer.fileStart 和 appendBuffer 么？）。然而我们这个场景下，可以读取到 整个文件，因此没有追加加载文件数据的情况。

由于我们是整个文件、整个视频轨的解码，因此 onSamples 能够拿到所有视频数据包。所以我们只能在回调里，根据规则跳过一些 samples。

前面代码的循环中，我们读取到了数据包的画面时间戳 timestamp，因此可以在利用 break 语句，跳过结束时间之后的画面解码。

但是，跳过开始时间之前的画面，还额外有一些技巧。以下是我使用的代码：

复制
const start = 2.1;

while (i < samples.length && ((samples[i].cts + samples[i].duration) / samples[i].timescale < start)) i++;
while (i > 0 && !samples[i].is_sync) i--;

正如我们在播放器里拖动进度条，不一定能完美跳到那个时间点一样。为了压缩数据，一个视频帧画面，可能依赖了前面N帧的画面，因此要解码这一帧，我们得从它依赖的最前面的帧开始解码。

上面代码在找到当前时刻的数据包后，还回溯找到最近的关键帧，作为解码的起点。通过 is_sync 可以确定是否是关键帧，我们从那里开始解码就行了。

但是这就结束了么？

说到这里，还得补充一个细节，就是 数据包不一定是按照画面呈现先后排列的！ 比如坂本同学反复横跳，对视频压缩算法而言，它可能会倾向于把相似的画面放在一起压缩 —— 只需要播放给你时调整画面顺序就OK了。

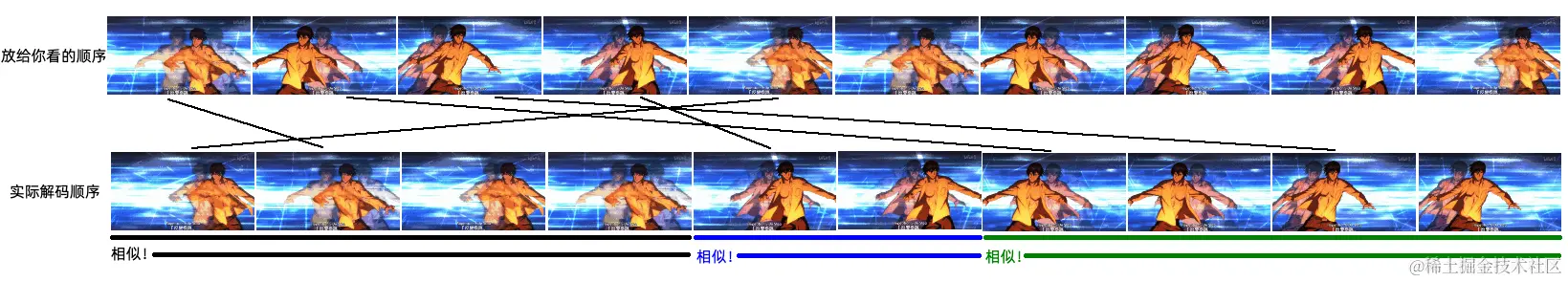

第一行为呈现顺序，第二行为画面解码顺序（相似的画面放一起，压缩率更高）

考虑到 mp4box 应该是按照解码顺序来切割的，因此我们用 break 语句提前结束解码，可能导致一些画面的丢失。一个调整方式大概是

1. 在 for 循环之前准备一个标识变量

   复制let waitingForEndKeyFrame = false;


2. 在 decode 方法之后，补充检查这个标志，解码最后一个必须的关键帧之后再退出循环：

   复制if (timestamp > end) waitingForEndKeyFrame = true;
   if (waitingForEndKeyFrame && sample.is_sync) break;


更多关于呈现顺序的事情，可以去搜索 PTS（呈现时间）、DTS（解码时间）这些信息，以及 mp4 标准里关于 ctts、dtts 等的定义。 由于 mp4box 已经有处理过，所以我们可以用 sample.cts / sample.timescale 直接获得时间戳。

幸运的是，W3C 标准已经要求 VideoDecoder 的 output 回调，按照画面帧的呈现顺序依次调用（标准文档）。 这帮我们省了很多事情，直接一帧帧地使用就行了。

（翻译自W3C）VideoDecoder 标准要求输出画面帧地时候，按照呈现顺序输出。因此在对接一些编解码器同时，用户代理（也就是浏览器）还需要额外对数据做排序，以符合呈现顺序。

#解决手机录像，画面颠倒的问题

虽然对电脑录屏等场景，视频轨道的 width、height 等同于视频的宽高。但是，在手机录像等场景中，有可能视频的 width 其实对应的是画面高度，而且还上下颠倒了。

在视频轨道信息 track 里，有一个 matrix 字段，它存储的是一个 仿射变换的变换矩阵（的前6个参数）。 将解码结果画到画布时，你得根据这个矩阵做个变换，才能看到正确的画面。

在 HTML Canvas Context 中，有一个 setTransform(matrix) 的方法，可以在绘制画面之前调用，从而将原始坐标 (x,y)(x,y) 变换到正确的坐标 (x′,y′)(x', y') 上绘制。

[x′y′1]=[acebdf001][xy1]\begin{bmatrix}x' \\ y' \\ 1\end{bmatrix} = \begin{bmatrix}a & c & e \\ b & d & f \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix}x \\ y \\ 1\end{bmatrix}

然而 track.matrix 存储的是32位定点数（也就是要除以65536才是真实的值），而且其存储顺序和 HTML Canvas 的矩阵参数顺序不一样。它存储的顺序是 [a, c, e, b, d, f]。

因此回到最开始解析 description 的地方，我们像这样可以计算 Canvas 绘图时使用的 变换矩阵：

复制let transform: DOMMatrix

const [a, c, e, b, d, f] = Array.from(track.matrix.slice(0, 6), (x: number) => x / 65536)
const matrix = new DOMMatrix([a, b, c, d, e, f])


const videoWidth = Math.abs(a * track.track_width + c * track.track_height)
const videoHeight = Math.abs(b * track.track_width + d * track.track_height)






transform = new DOMMatrix()
  .translate(resizeWidth / 2, resizeHeight / 2)
  .scale(canvas.width / videoWidth, canvas.height / videoHeight)
  .multiply(matrix.inverse())
  .translate(-track.track_width / 2, -track.track_height / 2)

以及在绘制画面帧的时候，像这样处理：

复制ctx.resetTransform()
ctx.clearRect(0, 0, canvas.width, canvas.height)

ctx.setTransform(transform)
ctx.drawImage(inputFrame, 0, 0)

这样子，就可以解决手机拍摄的视频可能发生旋转的问题了。

我猜测可能是手机为了减少画面数据处理的繁琐性，选择了直接将传感器的数据送给视频编码器，然后再通过 MP4 的 matrix 让播放器负责变换画面。 只能说 mp4 是一个神奇的格式。前面提到的 ctts 之类的东西，还能用于手机的慢动作视频变速播放（很多手机调整变速范围时，不需要重新编码，就是靠 mp4 的这些神奇功能实现的）。 虽然很灵活，但也苦了播放器的开发者了。

#最后

说到这里，复杂的工作就算是结束了。有了 WebCodec 极速解码画面，结合一开始祖传的 ffmpeg 指令，就能快速转换视频为高质量 GIF 了。具体的说，就是将画面原始 RGBA 二进制数据导入到 ffmpeg，让它用特定参数去识别，就可以用了：

复制ffmpeg \
	-f rawvideo -pix_fmt rgba \
	-video_size ${canvas.width}x${canvas.height} \
	-framerate ${自己看着办} \
	-i temp.bin \


实测发现 wasm 做 GIF 的调色板生成、编码压缩，速度是比 JavaScript 的库更快的。而且还能用 ffmpeg 的各种神秘小参数。

以防万一没看到前面链接，这里再贴一次：

• 在线体验： lyonbot.github.io/video-to-gi…
• 代码（欢迎 Star）： github.com/lyonbot/vid…
