ECharts柱状图相关功能点

#highlight: a11y-dark theme: cyanosis

记录一下在公司遇到的一些功能，以及相关实现

经过之前环形图需求，对ECharts的使用感觉已经非常熟练了，这次写柱状图的时候就快了很多。

在这里还是力推一下这个ECharts图表集，大部分的灵感都来自于这 ^_^

echarts图表集

等会讲具体功能的时候，也会将一些具体的案例提供给大家

#柱状样式

首先，我给大家提供一种柱状图样式，个人感觉不错，而且实现也很简单

看着很酷，实现也很简单，只需要改变一下柱状的color即可，改为渐变色

我取巧，弄了种很简单的方式

复制{
	option.color: [{
    return {
      type: 'linear',
      x: 0,
      y: 0,
      x2: 0,
      y2: 1,
      colorStops: [
        {
          offset: 0,
          color: '#21B8FA'
        },
        {
          offset: 0.8,
          color: '#21B8FA' + '00'
        }
      ]
    }
  }]
}

可以看到，在颜色后面加00即可，也就是透明度大小，换成另一种形式，大家可能看着更熟悉，

#21B8FA → rgb(33,184,250)，而加00就是，#21B8FA00 → rgba(33,184,250, 0)

接下来我们来看具体功能点吧

#柱状类型

有个配置项，是设置柱状类型的，有两个选项

• 方形
• 子弹头

效果如下

这个很容易实现，通过配置项即可

属性为：seriesitemStyle.borderRadius

复制borderRadius: 5,
borderRadius: [5, 5, 0, 0]

所以方向很明确了，直接设置为[9999, 9999, 0, 0]即可

最终实现效果

#顶部装饰

效果如下

也是有两种实现方式，一种是通过再加一个series去实现，把所有的点换成图片即可

使用的是散点图，我的理解是没有折线的折线图

复制    const headDecoratorSeries = {
      silent: true,
      animation: false,
      type: 'scatter',
      symbol: `image://${url}`,
      symbolSize: [width, height],
      symbolOffset: [offsetX, offsetY],
      label: {
        show: false
      },
      itemStyle: undefined
    }

然后利用symbolSize和symbolOffset来控制大小和偏移去实现的

另一种方式是通过label的rich属性去实现的，也就是给label添加一个样式，样式里添加背景图片，并控制大小和偏移，具体代码如下

复制    seriesItem.label.formatter = '{bg|{c}}'
    seriesItem.label.rich = {
      bg: {
        align: 'center',
        backgroundColor: {
          image: url
        },
        width: width,
        height: height,
        padding: [offsetX, offsetY]
      }
    }

为了性能上的取舍，最终选中了用label的rich去实现的

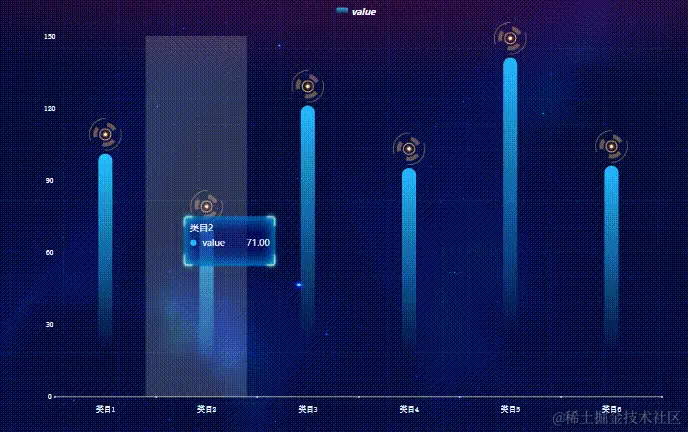

最终实现效果

#提示框

效果如下

这边的话，主要就是去自定义tooltip的formatter，去自己重新写一个提示框来满足该效果，然后注意系列颜色啥的就好了，其他没啥

我把其中的HTML内容抽离出来

item HTML

复制    <div style="display: flex;justify-content: space-between;align-items: center;">
      <p style="margin: 0;">
        <span style="display: inline-block;margin-right:5px;width: 10px;height: 10px;border-radius: 50%;background-color: ${param.color.colorStops[0].color}"></span>
        ${param.seriesName}
      </p>
      <span>${param.value}</span>
    </div>

return HTML

复制    <div style="border-radius: 5px;box-shadow: 0 2px 12px 0 rgba(0, 0, 0, 0.1);width: ${width}px;height: ${height}px;transform: translate(${offsetX}px, ${offsetY}px);background: url(url);">
      <p style="margin: 0; margin-bottom: 2px;font-family: inherit;">
        ${params[0].axisValueLabel}
      </p>
      <div style="display: flex;flex-direction: column;gap: '1px';font-family: inherit;">
        ${item}
      </div>
    </div>

最终内容

复制    props.option.tooltip.formatter = params => {
        const item = params.reduce(
          (sum, param) =>
            sum +
            `
          <div style='display: flex;justify-content: space-between;align-items: center;'>
            <p style='margin: 0;'>
              <span style='display: inline-block;margin-right:5px;width: 10px;height: 10px;border-radius: 50%;background-color: ${param.color.colorStops[0].color}'></span>
              ${param.seriesName}
            </p>
            <span>${param.value}</span>
          </div>`,
          ''
        )

        return `
          <div style="border-radius: 5px;box-shadow: 0 2px 12px 0 rgba(0, 0, 0, 0.1);
            width: ${width}px;height: ${height}px;transform: translate(${offsetX}px, ${offsetY}px);
    				background: `url(${url}) 50% 50% / 100% 100% no-repeat`;
    			>
            <p style='margin: 0; margin-bottom: 2px;font-family: inherit;'>
              ${params[0].axisValueLabel}
            </p>
            <div style="display: flex;flex-direction: column;gap: '1px';font-family: inherit;">
              ${item}
            </div>
          </div>
    	  `
      }

里面包括了设置背景图片、宽高、偏移等功能

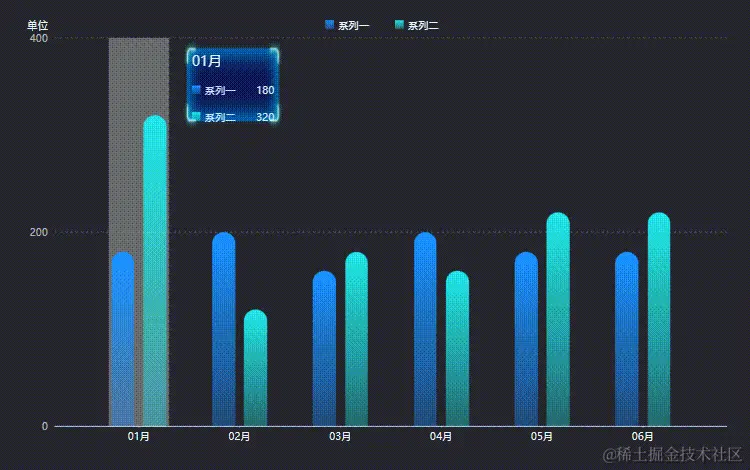

最终实现效果

#去除提示框自带的阴影效果

首先给tooltip提供一个className

复制    option.tooltip.className = 'echarts-tooltip'

然后用CSS样式设置一下即可

复制
    .echarts-tooltip {
      box-shadow: unset !important;
    }

#提示框动画

效果如下

如果看过我之前那篇文字的同学，可能会对这里很熟悉，实现的方式是一样的，只是同时多了个显示提示框的功能

这里我就直接附上代码了，有兴趣的可以去看我的上一篇文章

复制    const timer = useRef<NodeJS.Timer>()
    const currentIndex = useRef<number>(0)

    const resetSelect = () => {
      eChartInstance.current?.dispatchAction({
        type: 'downplay',
        seriesIndex: 0
      })
    }

    const selectSector = () => {
      eChartInstance.current?.dispatchAction({
        type: 'highlight',
        seriesIndex: 0,
        dataIndex: currentIndex.current
      })
      eChartInstance.current?.dispatchAction({
        type: 'showTip',
        seriesIndex: 0,
        dataIndex: currentIndex.current
      })
    }


    const rotatingAnimation = () => {
      if (props.tooltip.isActive) {
        clearInterval(timer.current)
        timer.current = setInterval(() => {
          const dataLen = eChartOption.current?.series[0].data.length ?? 0
          currentIndex.current = (currentIndex.current + 1) % dataLen
          resetSelect()
          selectSector()
        }, props.tooltip.duration * 1000)
      } else {
        resetSelect()
      }
    }

    useEffect(() => {
      rotatingAnimation()

      return () => {
        clearInterval(timer.current)
      }
    }, [props.tooltip])

这边的实现会比环形图简单不少，少了一些功能

最终实现效果

#水球图

这次的内容比较少，所以我就把刚做的这个需求也添加到这次的文章里了 ^_^

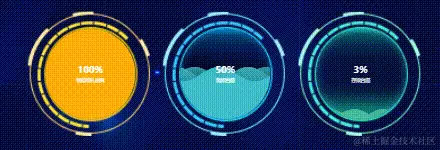

实现效果

参考案例

echarts图表集

看着确实非常酷炫，实现其实也很简单，echarts没有，但有一个这个水球图插件扩展

安装

复制    npm install echarts
    npm install echarts-liquidfill

引入

复制    import * as echarts from 'echarts';
    import 'echarts-liquidfill'

使用

复制    option = {
      backgroundColor: 'transparent',
      series: [{
        type: 'liquidFill',
        radius: '72%',
        data: [0.6, 0.6, 0.6],
        backgroundStyle: {
          color: 'transparent'
        },
        label: {
          show: false
        },
        outline: {
          show: false
        },
        color: [convertColor(color)]
      }]
    }

其中文字的话，我是额外附加的，放到一个div里面去处理的

还有一个就是背景图片了，需要根据图表位置进行调整和偏移

最终将其抽离为一个组件，遍历3次即可得到该效果

最终实现效果

好了，今天的内容点就到这里啦🎉🎉🎉 ^_^
