H5 实现拍照选景框效果利用
背景
在实际项目中，遇到了需要唤起手机摄像头拍照的需求，最开始是通过<input type="file" hidden accept="image/*" capture="camera" />的方式，可以直接唤起手机相机，但是用户拍照的方向各式各样，导致后续业务处理时，没有达到预期的效果。
基于此，产品同学期望能在用户拍照时给用户一个引导框（也就是平时我们在用第三方证件拍照时的取景框效果）。经过讨论，给出了两种解决方案，一种是通过我们自研，先尝试看一下效果，第二种是使用第三方的 SDK，仅使用他们的拍照功能。
本文档仅涉及第一种，即通过我们自研的方式，实现 H5 拍照选景框的效果。
技术方案

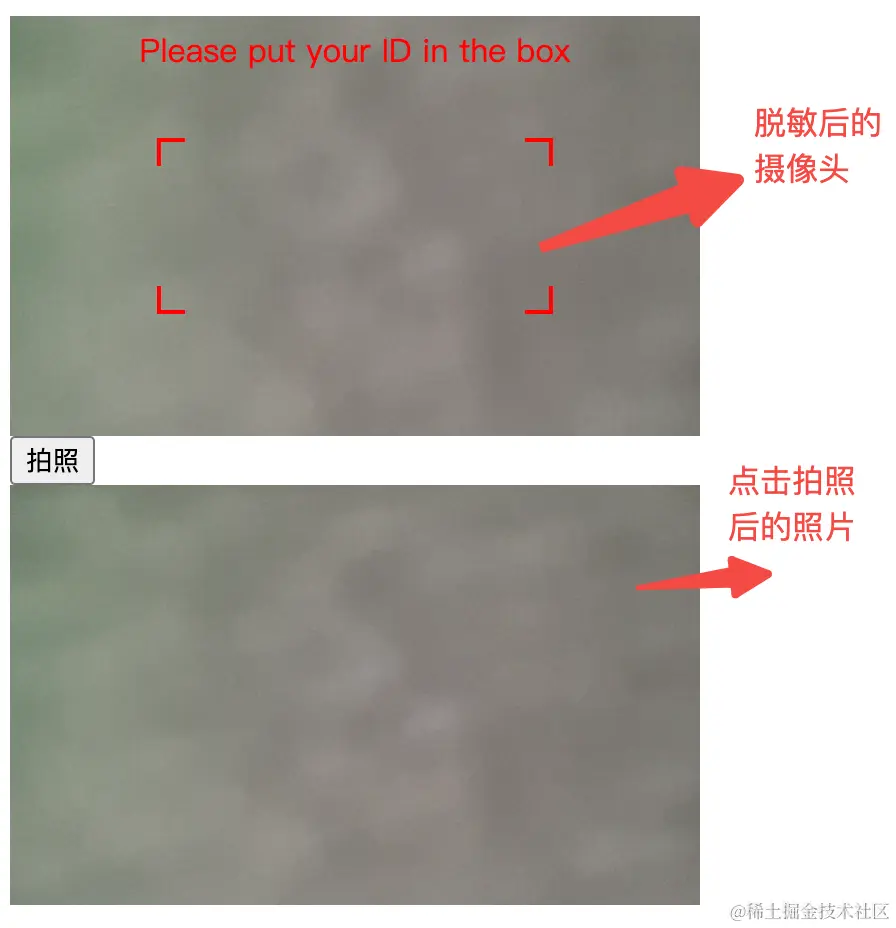

最终效果示例
核心实现
1、核心实现：利用 navigator.mediaDevices.getUserMedia 打开摄像头，将视频流放入 video 标签的 src 中，再通过 canvas.drawImage 的方法，以 video 对象为画布源，绘制最终拍照的图片。
2、代码示例：
1）HTML 示例
<div id="cameraContainer">
<video id="cameraView" width="345" height="210" autoplay></video>
<div class="frame-container">
<div class="mask"></div>
<div id="frame">
<div class="corner topLeft"></div>
<div class="corner topRight"></div>
<div class="corner bottomLeft"></div>
<div class="corner bottomRight"></div>
</div>
<div style="margin-top: 6px; text-align: center; color: red">
Please put your ID in the box
</div>
</div>
</div>
<button id="captureButton">拍照</button>
<canvas id="canvas" style="display: none"></canvas>
<img id="photo" alt="Captured Photo" />
2）JS 示例
const video = document.getElementById("cameraView");
const frame = document.getElementById("frame");
const captureButton = document.getElementById("captureButton");
const canvas = document.getElementById("canvas");
const photo = document.getElementById("photo");
navigator.mediaDevices
.getUserMedia({ video: true, audio: false })
.then((stream) => {
video.srcObject = stream;
})
.catch((error) => {
console.error("获取摄像头权限失败:", error);
});
captureButton.addEventListener("click", () => {
const context = canvas.getContext("2d");
console.log(video.videoWidth);
canvas.width = video.videoWidth;
canvas.height = video.videoHeight;
context.drawImage(video, 0, 0);
photo.src = canvas.toDataURL();
photo.style.display = "block";
});
可运行 Demo
1、在 VS Code IDE 中，创建一个 HTML 文件，将下面的代码复制即可。
2、启动 VS Code 的 Live Server 插件（如果没有，可以安装，如果有其他方案也可），然后通过 127.0.0.1 或 localhost 的方式访问，对应的端口和路径，请按照你的 HTML 文件路径来即可。
3、注意：不要用局域网内的 IP 访问，否则会无法唤起摄像头，后面注意事项中会说明原因和解决方案。
<!DOCTYPE html>
<html>
<meta
name="viewport"
content="width=device-width,initial-scale=1,minimum-scale=1,maximum-scale=1,user-scalable=no,viewport-fit=cover"
/>
<head>
<style>
#cameraContainer {
position: relative;
width: 345px;
height: 210px;
overflow: hidden;
}
#cameraView {
object-fit: cover;
}
.frame-container {
position: absolute;
top: 0;
left: 0;
width: 100%;
height: 100%;
}
.mask {
position: absolute;
width: 100%;
height: 100%;
}
#frame {
position: absolute;
top: 50%;
left: 50%;
transform: translate(-50%, -50%);
width: 200px;
height: 90px;
z-index: 10;
background-color: transparent;
}
.corner {
position: absolute;
border-color: red;
border-style: solid;
padding: 6px;
}
.topLeft {
top: 1px;
left: 1px;
border-width: 2px 0 0 2px;
}
.topRight {
top: 1px;
right: 1px;
border-width: 2px 2px 0 0;
}
.bottomLeft {
bottom: 1px;
left: 1px;
border-width: 0 0 2px 2px;
}
.bottomRight {
bottom: 1px;
right: 1px;
border-width: 0 2px 2px 0;
}
#photo {
display: none;
width: 345px;
height: 210px;
}
</style>
</head>
<body>
<div id="cameraContainer">
<video id="cameraView" width="345" height="210" autoplay></video>
<div class="frame-container">
<div class="mask"></div>
<div id="frame">
<div class="corner topLeft"></div>
<div class="corner topRight"></div>
<div class="corner bottomLeft"></div>
<div class="corner bottomRight"></div>
</div>
<div style="margin-top: 6px; text-align: center; color: red">
Please put your ID in the box
</div>
</div>
</div>
<button id="captureButton">拍照</button>
<canvas id="canvas" style="display: none"></canvas>
<img id="photo" alt="Captured Photo" />
<script>
const video = document.getElementById("cameraView");
const frame = document.getElementById("frame");
const captureButton = document.getElementById("captureButton");
const canvas = document.getElementById("canvas");
const photo = document.getElementById("photo");
navigator.mediaDevices
.getUserMedia({ video: true, audio: false })
.then((stream) => {
video.srcObject = stream;
})
.catch((error) => {
console.error("获取摄像头权限失败:", error);
});
captureButton.addEventListener("click", () => {
const context = canvas.getContext("2d");
console.log(video.videoWidth);
canvas.width = video.videoWidth;
canvas.height = video.videoHeight;
context.drawImage(video, 0, 0);
photo.src = canvas.toDataURL();
photo.style.display = "block";
});
</script>
</body>
</html>
注意事项
1、在实际项目中，需要注意做好容错，可以参考 MDN 中的容错代码，如果无法唤起手机摄像头（用户拒绝、浏览器不支持等），则需要根据实际情况，考虑兼容方案（给出提示、直接唤起原生相机等）
兼容代码如下（developer.mozilla.org/zh-CN/docs/…
if (navigator.mediaDevices === undefined) {
navigator.mediaDevices = {};
}
if (navigator.mediaDevices.getUserMedia === undefined) {
navigator.mediaDevices.getUserMedia = function (constraints) {
var getUserMedia =
navigator.webkitGetUserMedia || navigator.mozGetUserMedia;
if (!getUserMedia) {
return Promise.reject(
new Error("getUserMedia is not implemented in this browser"),
);
}
return new Promise(function (resolve, reject) {
getUserMedia.call(navigator, constraints, resolve, reject);
});
};
}
navigator.mediaDevices
.getUserMedia({ audio: true, video: true })
.then(function (stream) {
var video = document.querySelector("video");
if ("srcObject" in video) {
video.srcObject = stream;
} else {
video.src = window.URL.createObjectURL(stream);
}
video.onloadedmetadata = function (e) {
video.play();
};
})
.catch(function (err) {
console.log(err.name + ": " + err.message);
});
2、当业务逻辑获取了 canvas 绘制的图片后，出于性能以及交互体验的考虑，应该关闭 video 播放、以及摄像头，可以参考如下代码：
video.stop()
stream?.getTracks()?.forEach(function(track) {
track.stop()
})
3、本地跑 Demo 时，可以通过 localhost 或 127.0.0.1 的域名方式访问，此时是可以唤起摄像头，但如果用局域网的 IP 则不行，这是因为浏览器的安全限制，必须使用 https 才可以。此时有两种解决方案（仅应用于本地调试）
1）在将 Demo 相关的逻辑放入实际项目中时，启动项目时，如果也支持 localhost / 127.0.0.1 访问，则没有问题
2）如果本地能够支持 https 访问，则也可以唤起摄像头
3）如果上述均不可，则可以设置 chrome 浏览器的安全策略，将对应的域名或 IP 地址，打开为白名单，具体设置方式，请参考 juejin.cn/post/699030…
4、请务必保证线上业务是 https 协议，否则无法正常打开摄像头
风险点及待办
风险点
1、Demo 仅在电脑上尝试，不保证手机的兼容性问题及效果（正式上线前需要QA和产品做相关的兼容测试）
2、因为使用了 video 标签，蒙层也是在 video 标签上盖的，这里可能会涉及到 video 标签的兼容性问题，就是在不同的手机浏览器上，video 标签的优先级可能会很高，导致蒙层或遮罩无法盖住 video 标签（国产手机浏览器为重灾区）
待办
1、针对 Canvas 的取景框遮罩效果，暂未实现，后续如果有要求，可以考虑用图片替换，即让 UI 同学直接出一个镂空的取景框图片，直接替换对应元素即可
2、针对 Canvas 仅绘制取景框内容的功能未实现，这里涉及到如何调整 drawImage 相关的参数，以及裁切绘制后的图片是否可以被业务方所识别的问题，如果参数调整的不合适，会出现图片变形，模糊的情况
参考文档
案例参考：
2、www.cnblogs.com/yuzhihui/p/…
MDN API 参考：
1、CanvasRenderingContext2D.drawImage()：developer.mozilla.org/zh-CN/docs/…
2、MediaDevices.getUserMedia()：developer.mozilla.org/zh-CN/docs/…
其他：
1、如何让Chrome浏览器允许http网站打开摄像头和麦克风：juejin.cn/post/699030…
