浏览器Performance面板性能监控详解

2023-05-11

3816 字约 13 分钟

...

研背景介绍

1.1 What

Chrome DevTools的Performance面板：可以记录和分析页面在运行时的所有活动。

1.2 Why

使用Performance面板解决应用性能瓶颈
为应用的高性能开发提供参考指导价值

1.3 How

如何使用Performance面板查看网页性能
对影响性能的指标进行具体分析

2. 调研计划及过程跟进

2.1 环境准备

谷歌浏览器【79.0.3945.117（正式版本）（64 位）】以上

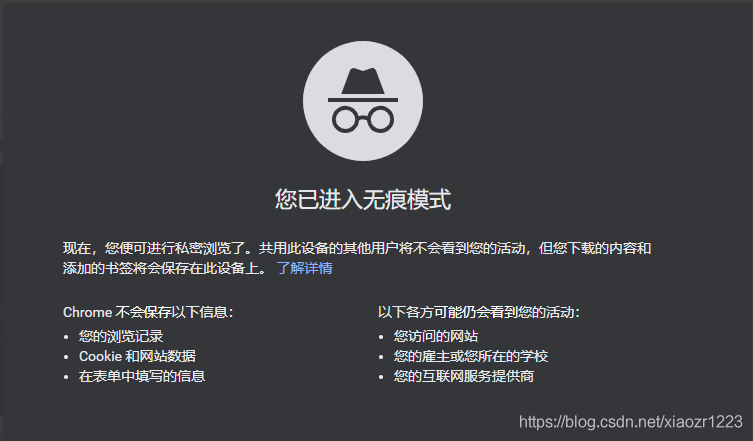

使用快捷键 ctrl + shift + N 可进入代码匿名模式下的chrome新标签页。

匿名模式：可以保证Chrome在一个相对干净的环境下运行。避免浏览器中安装的chrome插件影响我们分析性能表现。

2.2 性能分析操作流程

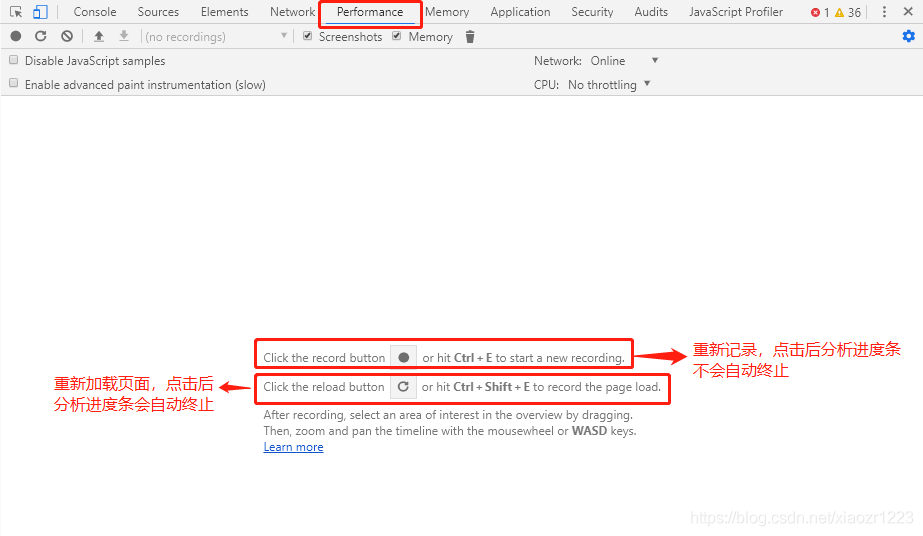

1、在谷歌浏览器调式模式下（F12），切换到 Performance 选项卡。

2、点击刷新图标，重新加载页面，出现网页分析进度条。

3、停止后，会出现性能分析图

2.3 Performance面板详解

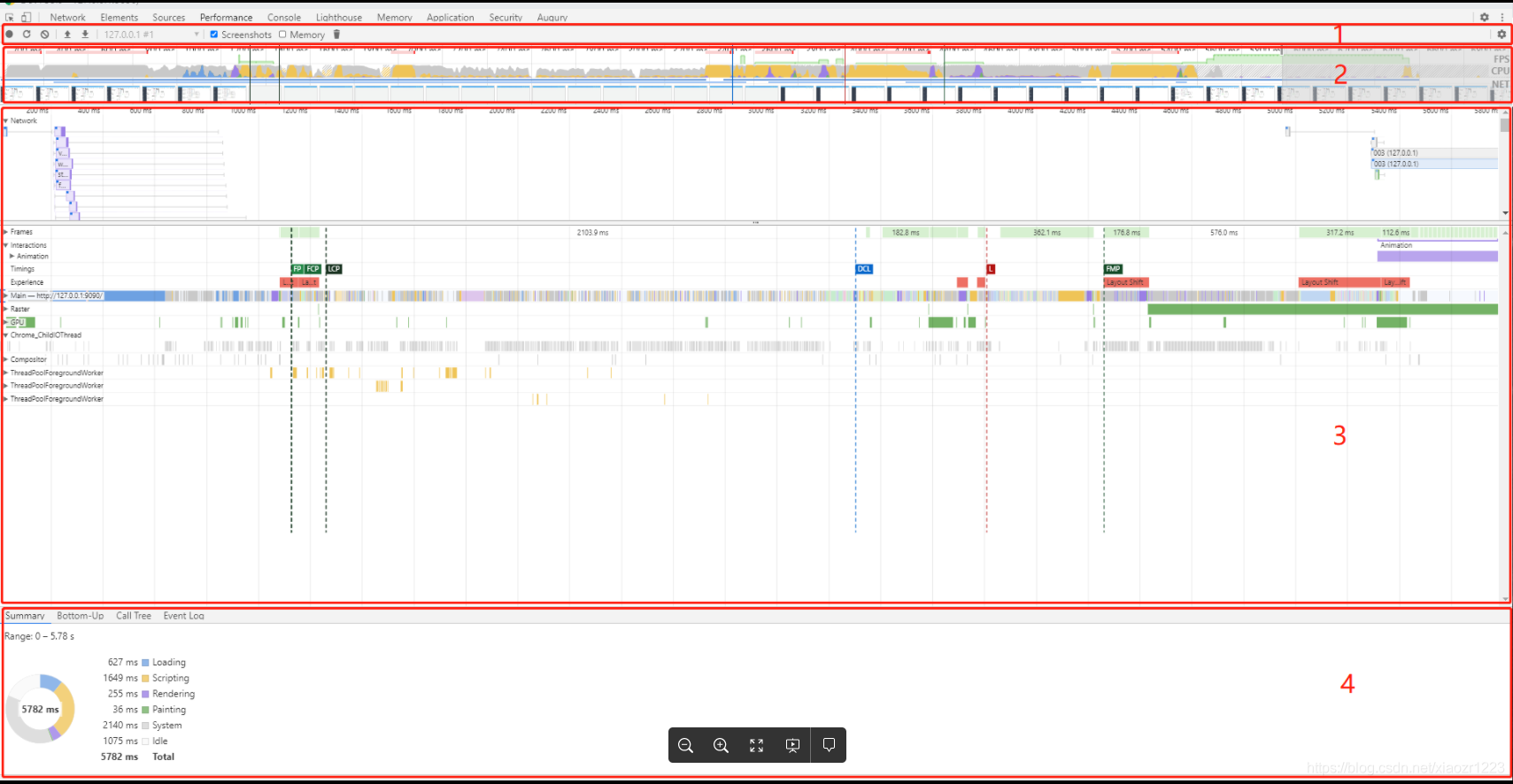

将整个Performance面板划分成 4 个区域

区域1：controls【控制栏】

1、录制、停止按钮可实时绘制一段时间当前页面时间轴的性能轨迹，时间为秒，停止后生成一张性能分析图。

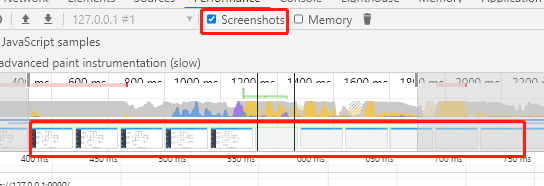

2、屏幕快照选项，需要勾选才会出现屏幕快照截图（一般是默认勾选）

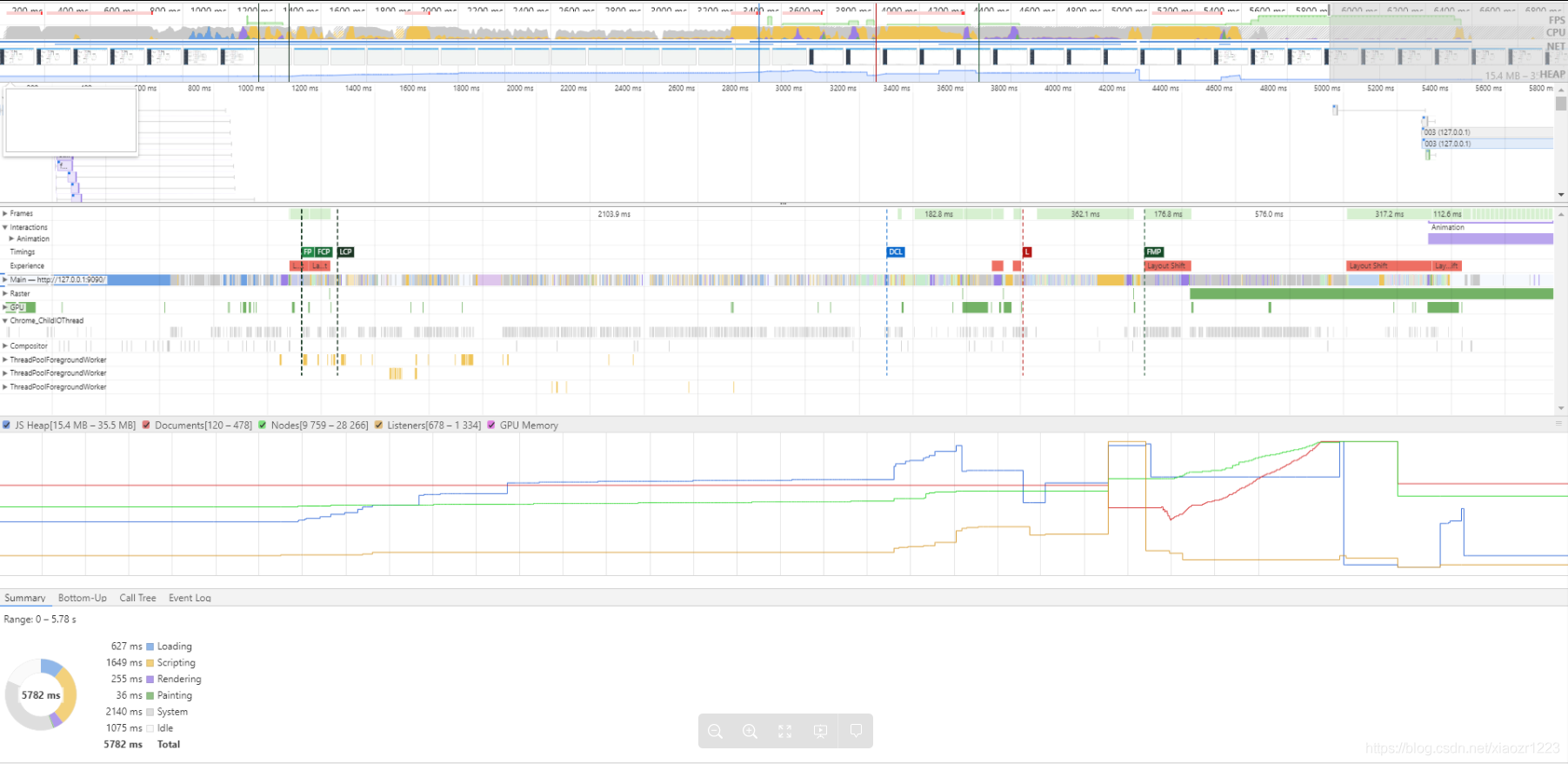

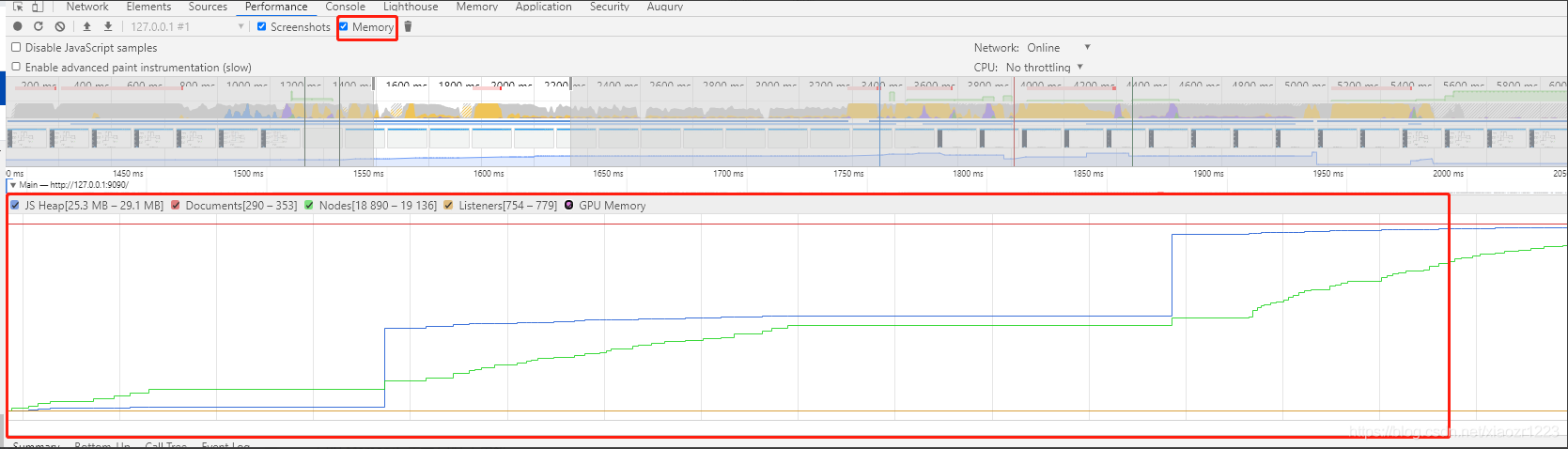

3、内存复选框：指标对应的时间资源状态。

这个折线图只有在点击 Main 主线程的时候才会有，选择其他的指标时折线图区域时空白。

JS Heap：表示 JS 占用的内存大小。 Documents：表示文档数。 Nodes：表示 Node 节点数。 Listeners：表示监听数。 GPU Memory：表示 GPU 占用数。

4、表示网速控制，可选3G快、3G慢、或者自定义网速。

5、表示是否对CPU进行减速，可选4倍减速、6倍减速，可用来测试CPU在极端环境下对页面性能的影响。

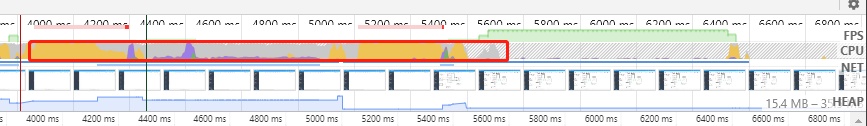

区域2：overview【网页性能总览图】： FPS（每秒帧数情况）、CPU（CPU占用情况）、NET（网络资源情况）、HEAP（JS占用情况）一共四项指标。

在性能报告中，有很多的数据。可以通过双击，拖动、鼠标选取、滚轮滚动等等动作来放大缩小报告范围，从各种时间段来观察分析报告。

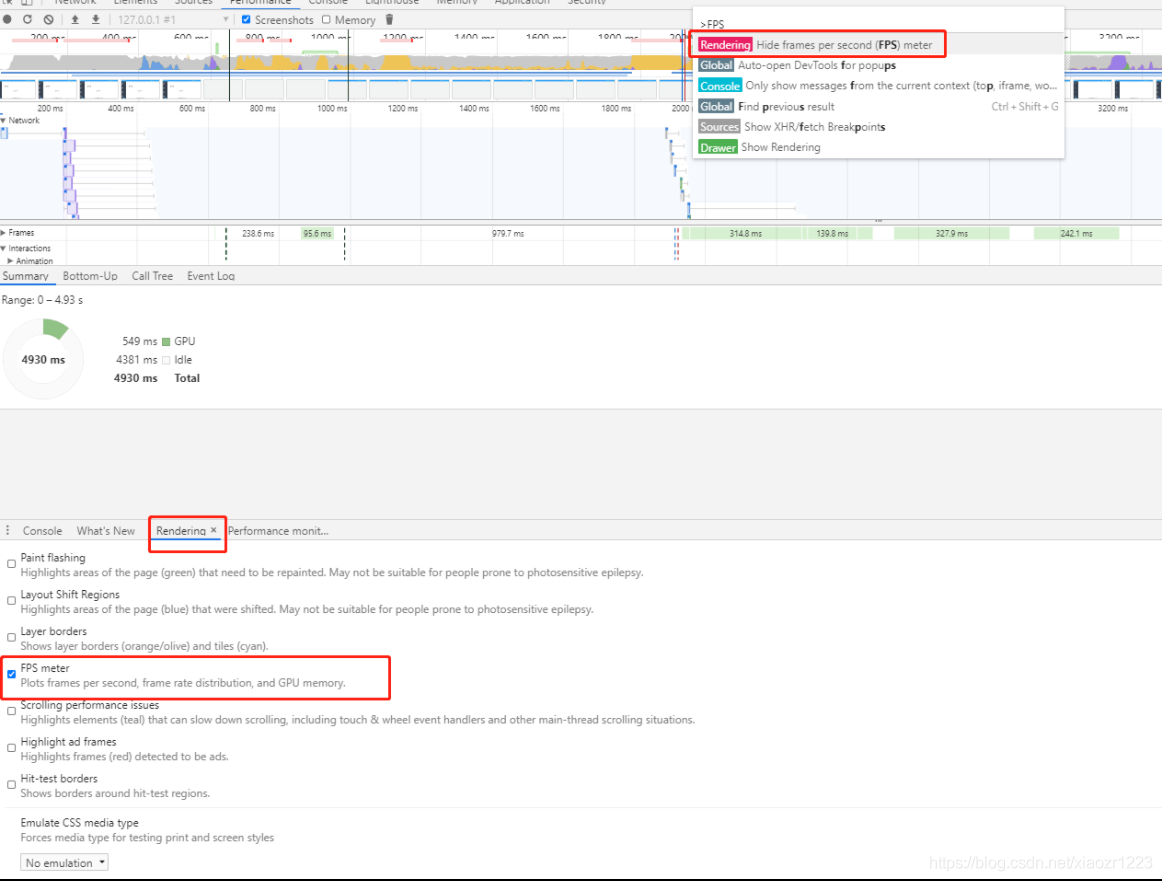

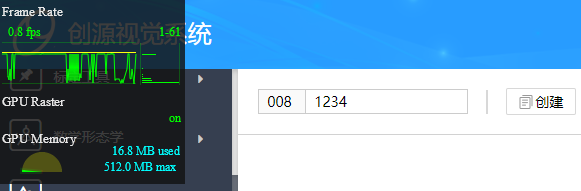

1、FPS【Frames Per Second】：表示每秒传输帧数，是速度单位，用来分析动画的一个主要性能指标。

帧率能够达到 50 ～ 60 FPS 的动画将会相当流畅，让人倍感舒适；帧率在 30 ～ 50 FPS 之间的动画，因各人敏感程度不同，舒适度因人而异；帧率在 30 FPS 以下的动画，让人感觉到明显的卡顿和不适感；帧率波动很大的动画，亦会使人感觉到卡顿。

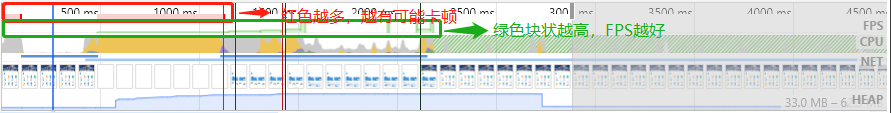

绿色竖线越高，FPS 越高。红色表示长时间帧，可能出现卡顿。

2、CPU 资源：此面积图指示消耗 CPU 资源的事件类型。

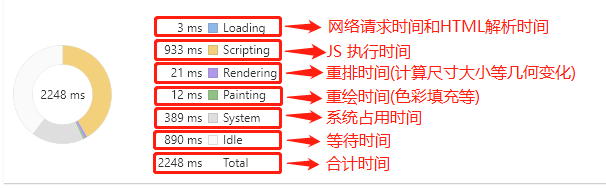

颜色分别为（与数据统计中的颜色数据表示一致）：

蓝色(Loading)：表示网络通信和 HTML 解析时间。黄色(Scripting)：表示 JavaScript 执行时间。紫色(Rendering)：表示样式计算和布局（重排）时间。绿色(Painting)：表示重绘时间。灰色(other)：表示其它事件花费的时间。白色(Idle)：表示空闲时间。

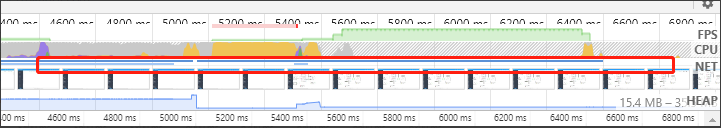

3、NET：每条彩色横杠表示一种资源。横杠越长，检索资源所需的时间越长。每个横杠的浅色部分表示等待时间（从请求资源到第一个字节下载完成的时间）。

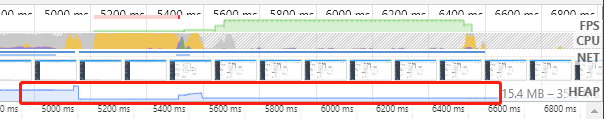

4、HEAP：JavaScrip 执行的时间分布。

区域3：火焰图【各项指标的堆叠追踪可视化】

1、Network：表示每个服务器资源的加载情况。

2、Frames：表示每幅帧的运行情况。

3、Timings：

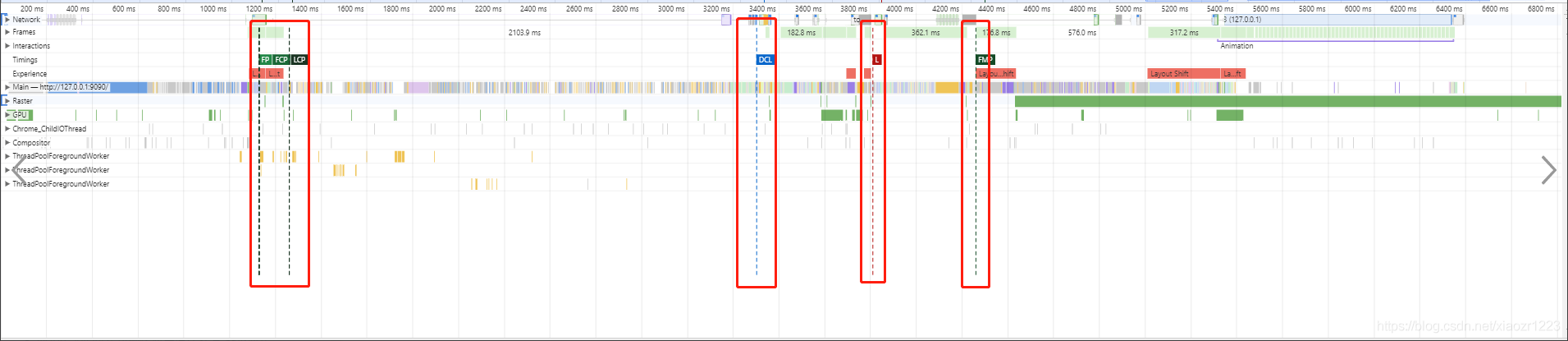

图中虚线表示如下：

FP（First Paint）首屏绘制，页面刚开始渲染的时间。

FCP（First Contentful Paint）首屏内容绘制，首次绘制任何文本，图像，非空白canvas 或 SVG 的时间点。

LCP（Largest Contentful Paint ）最大内容绘制，页面上尺寸最大的元素绘制时间

DCL（DOMContentLoaded）表示 HTML 文档加载完成事件。当初始 HTML 文档完全加载并解析之后触发，无需等待样式、图片、子 frame 结束。作为明显的对比，load 事件是当个页面完全被加载时才触发。

L（Onload）页面所有资源加载完成事件。

FMP（First Meaningful Paint）首屏有意义的内容绘制，这个“有意义”没有权威的规定，本质上是通过一种算法来猜测某个时间点可能是 FMP。有的理解为是最大元素绘制的时间，即同LCP（Largest Contentful Paint ）。其中 FP、FCP、FMP 是同一条虚线，三者时间不一致。比如首次渲染过后，有可能出现 JS 阻塞，这种情况下 FCP 就会大于 FP。

4、Main：表示主线程，主要负责：Javascript 的计算与执行；CSS 样式计算；Layout 布局计算；将页面元素绘制成位图（paint）；将位图给合成线程。

X轴代表时间，每个长条代表着event，长条越长就代表花的时间越多，Y轴代表调用栈。在栈里，上面的event调用了下面的event。

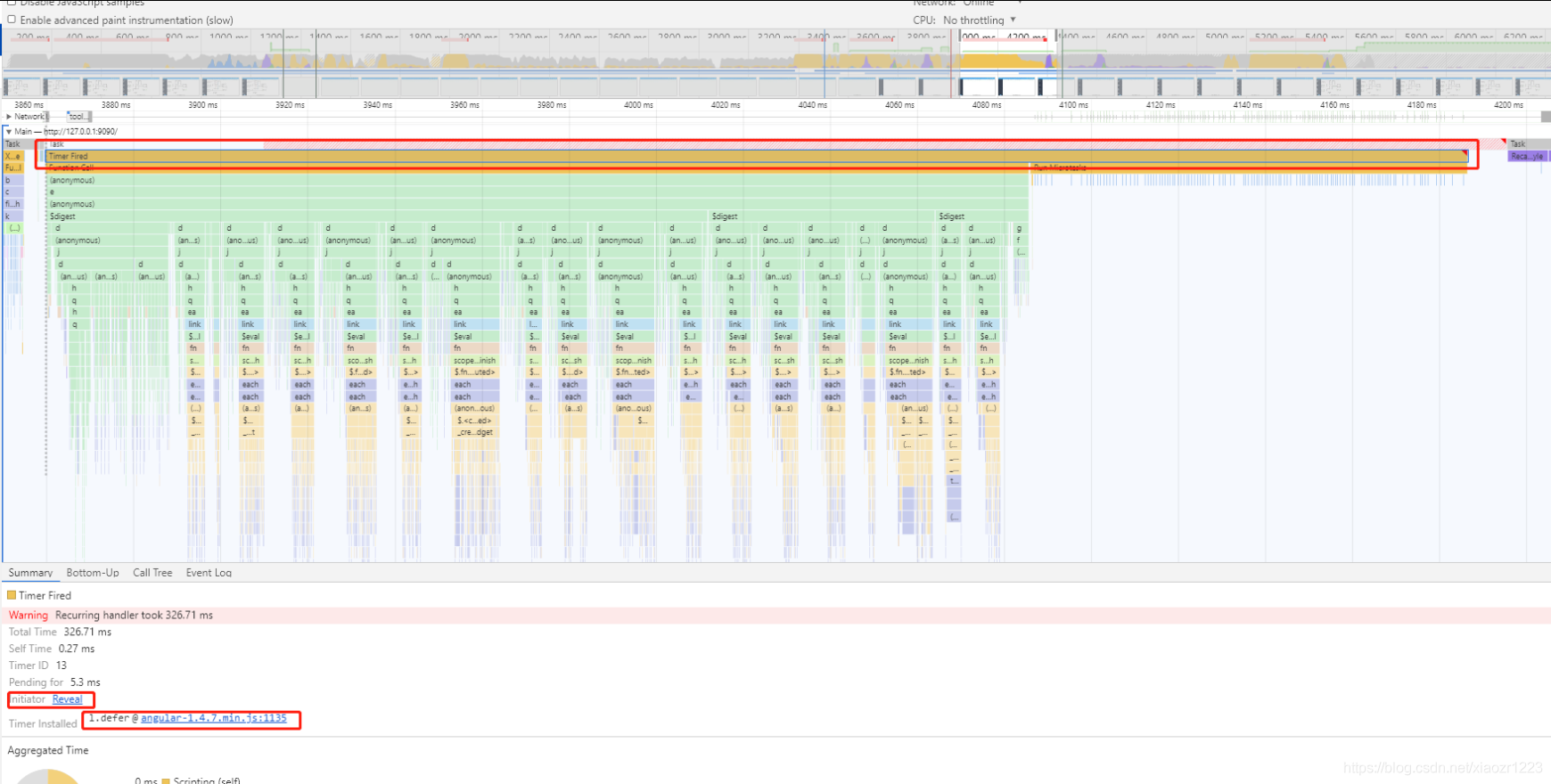

如果在性能长条中的右上角出现了红色的三角形，说明这个事件存在问题，需要特别留意。双击这个带有红色小三角的的事件。在Summary面板会看到详细信息。注意reveal这个链接，双击它会让高亮触发这个事件的event。如果点击了angular-1.4.7.min.js:1135这个链接，就会跳转到对应的代码处。
